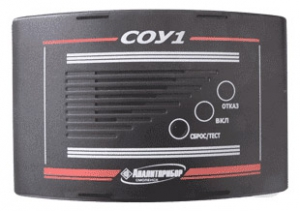

Сигнализатор газа (загазованности) СОУ1, СОУ-1 (оксид углерода, CO, СО) Аналитприбор

Цена

7139 руб.-.

Производитель: ФГУП СПО "Аналитприбор".





Характеристики	Значения	Примечание
Стандартная установка порогов, мг/м3	1-й 2-й 20 20 100
Относительная погрешность срабатывания, %, не более	± 25
Срабатывание “сухих” контактов реле при достижении пороговых концентраций:  1-й порог  2-й порог	одна группа  одна группа	параметры «сухих» контактов реле: ~220 В; 5 А =30 В; 2,5А
Рабочий температурный диапазон, ° С	от -10 до +50
Напряжение питания, В	от 130 до 253	50 Гц
Потребляемая мощность, ВА, не более	5
Время прогрева, мин, не более	60
Время срабатывания сигнализации, с , не более	45
Габаритные размеры, мм, не более:	190х60х120
Масса, кг, не более:	1
Срок службы прибора, лет, не менее:  для датчика	10 3	замена по заказу



Производство ФГУП СПО "Аналитприбор". Сигнализатор загазованности (газосигнализатор) СОУ1 используется для подачи сигналов о превышении установленных значений массовой концентрации оксида углерода (CO) в воздухе.

Область применения: в помещениях котельных; в жилом секторе коммунального хозяйства, а также в шахтах, колодцах, на автостоянках, в крытых гаражах и на других объектах, где возможно выделение и скопление угарного газа.

Принцип работы сигнализатора газа СОУ-1 - электрохимический.

Способ забора пробы - диффузионный.

Тип сигнализатора - стационарный.

Для крепления газосигнализатора СОУ-1 в рабочем вертикальном положении необходимо закрепить на стене двумя шурупами крон-штейн из комплекта ЗИП и закрепить сигнализатор винтами (находятся на задней панели сигнализатора) на кронштейне.

Допустимы отклонения сигнализатора газа СОУ1 от рабочего (вертикального) положения на угол в 20 градусов в любом направлении.

ВНИМАНИЕ! Запрещается устанавливать сигнализатор в непосредственной близости от источников тепла (нагревательных приборов).

Технические характеристики на сигнализатор загазованности СОУ1 Аналитприбор

Достоинства сигнализатора газа СОУ-1

- Наличие «сухих» контактов, позволяющих включать (отключать) вентиляцию, сирену и другие исполнительные устройства
- Малые габариты и вес
- Низкая стоимость

Сигнализатор газа СОУ1 имеет следующие виды сигнализации:

а) СИГНАЛИЗАТОР ВКЛЮЧЕН - непрерывная сигнализация зеленого света, свидетельствующая о подаче на сигнализатор напряжения питания переменного тока;

б) ПРЕДУПРЕДИТЕЛЬНАЯ - прерывистая сигнализация красного света частотой от 0,5 до 1 Гц, свидетельствующую о том, что содержание оксида углерода в анализируемой среде достигло порога срабатывания сигнализации ПОРОГ1, с одновременным переключением "сухих" контактов реле "ПОРОГ1-СО" (отключается при снижении содержания СО в анализируемой среде относительно установленного порога срабатывания сигнализации ПОРОГ1);

в) АВАРИЙНАЯ - прерывистая красного света частотой от 5 до 6 Гц и звуковая, свидетельствующая о том, что содержание оксида углерода в анализируемой среде достигло порога срабатывания сигнализации ПОРОГ2, с одновременным переключением "сухих" контактов реле "ПОРОГ2-СО" (блокирующаяся, отключается только нажатием кнопки "СБРОС" при условии снижения содержания СО относительно установленного порога срабатывания сигнализации ПОРОГ2);

г) ОТКАЗ - постоянная желтого света, свидетельствующая о неисправности измерительной схемы или выходе из строя электрического датчика;

д) ВНЕШНЯЯ АВАРИЯ - прерывистые красная световая ГАЗ (двойная вспышка с периодом 5 с) и соответствующая звуковая при поступлении на вход сигнализатора сигнала АВАРИЯ с одновременным переключением "сухих" контактов реле "ПОРОГ1-СО", "ПОРОГ2-СО" в положение, соответствующее сработавшей предупредительной и аварийной сигнализации (сигнализации ПОРОГ1 и ПОРОГ2 приоритетны по отношению к сигнализации ВНЕШНЯЯ АВАРИЯ).

При концентрациях оксида углерода, превышающих уровень срабатывания сигнализации "Порог1", срабатывает световая сигнализация указанного порога и одновременно осуществляется коммутация внешних цепей одной группой нормально замкнутых и нормально разомкнутых "сухих" контактов реле для автоматического включения (отключения) исполнительных устройств. Допустимое напряжение переменного тока на контактах реле "Порог 1" - 220 В, ток нагрузки - не более 2,5 А.

При концентрациях оксида углерода, превышающих уровень срабатывания сигнализации "Порог2", срабатывает звуковая и световая сигнализации указанного порога и одновременно осуществляется коммутация внешних цепей одной группой нормально замкнутых и нормально разомкнутых "сухих" контактов реле для автоматического включения (отключения) исполнительных устройств. Допустимое напряжение переменного тока на контактах реле "Порог 2" - 220 В, ток нагрузки - не более 1 А.

ВНИМАНИЕ! Отключение сигнализации уровня "Порог2" возможно только нажатием кнопки "Сброс", при условии уменьшения концентрации оксида углерода ниже уровня, примерно равного 40 мг/м3.

При срабатывании сигнализации уровней "Порог1" или "Порог2" обслуживающий персонал должен действовать в соответствии с действующими инструкциями.

Комплект поставки: Сигнализатор, комплект ЗИП, техническая документация.

Для поверки сигнализаторов за отдельную плату поставляются: баллоны с ГСО-ПГС; вентиль точной регулировки ИБЯЛ.306577.002; индикатор расхода ИБЯЛ.418622.003-01; диспетчерский пульт ДИСП ИБЯЛ.465213.003. Предназначен для приема сигналов АВАРИЯ от сигнализатора, выдачи световой и звуковой сигнализации с одновременным переключением "сухих" контактов реле. ЭХД ИБЯЛ.305649.035-54 взамен выработавшего свой ресурс.
