Газорегуляторный пункт шкафной ГРПШ 32/6
Производитель: -
Газорегуляторные пункты шкафные предназначены для снижения среднего и высокого давления на низкое и поддержания его на заданном уровне в системе газоснабжения жилых зданий и других объектов.

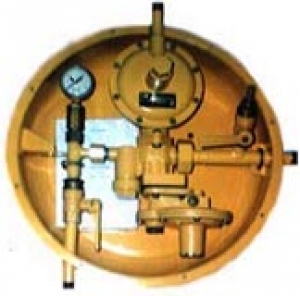

ГРПШ представляет собой металлический шкаф, в котором размещено технологическое оборудование: регулятор давления газа комбинированный РДНК-32. На входе газа установлен кран. Для контроля давления на входе предусмотрен клапан трехлинейный, к которому может присоединяться манометр, на выходной линии для контроля давления предусмотрен кран с ниппелем для присоединения мановакуумметра.
Технические характеристики
| Наименование параметра |
ГРПШ-32/3 |
ГРПШ-32/6 |
ГРПШ-32/10 |
|---|---|---|---|
| Диаметр седла регулятора | 3 | 6 | 10 |
| Рабочее давление на входе, МПа, мах | 1,2 | 0,6 | 0,3 |
| Максимальная пропускная способность, м³/ч не менее | 64 | 105 | 100 |
| Диапазон настройки выходного давления, Па | 2000-2500 | ||
| Присоединительные размеры: | |||
| входного патрубка, мм | 20 | ||
| выходного патрубка, мм | 40 | ||
| Габаритные размеры, мм | 675×675×470 | ||
| Масса, кг, не более | 22 | ||
Пропускная способность
| Входное давление в МПа | Пропускная способность, м³/ч | ||
|---|---|---|---|
|
ГРПШ-32/3 |
ГРПШ-32/6 |
ГРПШ-32/10 |
|
| 0,01 | 1,3 | 4 | 11 |
| 0,05 | 4 | 9 | 23 |
| 0,1 | 7 | 25 | 45 |
| 0,2 | 13 | 40 | 75 |
| 0,3 | 17 | 55 | 100 |
| 0,4 | 21 | 70 | – |
| 0,5 | 24 | 90 | – |
| 0,6 | 30 | 105 | – |
| 0,7 | 37 | – | – |
| 0,8 | 43 | – | – |
| 0,9 | 47 | – | – |
| 1,0 | 55 | – | – |
| 1,2 | 64 | – | – |
