Система аварийного отключения газа САОГ-Т-50 с клапаном КЗМЭФ
Производитель: -
Технические характеристики систем аварийного отключения газа
| Порог срабатывания, % НКПР: | |
| САОГ-Т | 10 |
| САОГ-А: | |
| I порог | 10 |
| II порог | 20 |
| Пределы допускаемой абсолютной погрешности, % НКПР | ±5 |
| Время срабатывания блоков датчиков системы, с, не более | 15 |
| Время прогрева, мин., не более | 3 |
| Уровень звукового давления по оси звукового излучателя на расстоянии 1м при общем уровне шума 50 дБ, дБ, не менее | 70 |
| Напряжение питания переменным током частотой (50±1) Гц, В | 220±22 |
| Потребляемая мощность, В·А, не более: | |
| САОГ-Т | 15 |
| САОГ-А | 20 |
| Масса системы , кг, не более | 2 |
| Класс защиты от поражения электрическим током по ГОСТ Р МЭК 536-94 | 0 |
| Степень защиты по ГОСТ 14254-96 | IP 30 |
| Габаритные размеры (ВхДхШ), мм, не более: | |
| блок датчика | - |
| БПСУ | 190х180х80 |
| Средняя наработка на отказ, час, не менее | 20 000 |
Автоматический непрерывный контроль содержания метана (природного газа, CH4) в составе воздуха помещений. Новое схемотехническое решение. Высокая надежность. Релейный выход для управления внешними устройствами.
Применение: контроль топливных газов в помещениях большщой площади, в котельных различной мощности.
Дополнительные опции системы аварийного отключения газа САОГ:
- Электромагнитный газовый клапан 15-200 мм.
- До 4х блоков датчика
- Дублирующее сигнальное устройство
- Объединение в единую систему с сигнализатором газа на оксид углерода БУГ-2М для одновременного контроля СН4 (CH4) и СО (CO).
Средний срок службы 10 лет. Гарантийный срок эксплуатации - 24 мес.
Модификации систем аварийного отключения газа САОГ
| Модификация | Количество порогов срабатывания | Количество блоков датчика в базовом исполнении | Длина проводов от БПСУ до блока датчика | Параметры реле для подсоединения внешних цепей |
| САОГ-Т | один | 2, по заказу 1-4 | базовая 10 м, по заказу до 50 м | напряжение до 250 вольт, ток до 2 ампер |
Система аварийного отключения газа САОГ предназначена для непрерывного автоматического контроля содержания топливных газов в воздухе и выдачи управляющего воздействия на электромагнитный клапан и на внешнюю коммутируемую цепь или устройство сигнальное дублирующее УСД-1. Место установки системы - невзрывоопасные зоны производственных, административных помещений и помещения котельных.

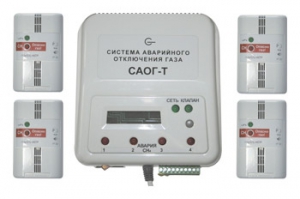

В базовой модификации система САОГ состоит из блока питания, сигнализации и управления (БПСУ), двух блоков датчика и клапана. По заказу система комплектуется отсекающим электромагнитным клапаном типа КЗМЭФ, КПЭГ, ВН или КМГ с условным проходом от 40 до 200 мм. Возможно применение и других клапанов.
Система аварийного отключения газа САОГ сертифицирована в рамках системы сертификации ГОСТ Р Госстандарта России (Сертификат № РОСС RU.ME48 B02066 от 20.07.2006 г.). Выпуск изделия происходит в соответствии с ТУ 4215-001-47728080-00, что указано в Сертификате. В данных ТУ в частности указано, что Система САОГ может выпускаться в различных исполнениях (сейчас выпускается САОГ-Т, в ближайшем будущем планируется выпуск системы САОГ-А с двумя порогами срабатывания). Таким образом, действие Сертификата соответствия распространяется на все модификации Системы аварийного отключения газа САОГ. На систему САОГ также получен Сертификат об утверждении типа средств измерений № 25959 от 14.12.2006 г.
Система САОГ старого образца снята с производства. САОГ-Т является усовершенствованным аналогом с более широкими техническими возможностями, в частности реле встроено в БПСУ системы с возможностью подсоединения внешних устройств с напряжением до 250В и током до 2А. Также в системе реализована возможность подключения от 1-го до 4-х блоков датчика.
