Сигнализатор загазованности СГГ-6М Аналитприбор

 Сигнализатор загазованности СГГ-6М Аналитприбор
Цена
3470 руб.-. Купить

Производитель: ФГУП СПО "Аналитприбор".



Технические характеристики на сигнализатор загазованности СГГ-6М Аналитприбор



Характеристики Значения Примечание
Пороги срабатывания сигнализации (по метану), % НКПР 10
20
устанавливается потребителем
Абсолютная погрешность, % НКПР, не более ± 5
Время срабатывания сигнализации, с не более 15 при превышении сигнальной концентрации в 1,6 раза
Время работы без контроля и регулировки порога срабатывания сигнализации, лет 1
Расстояние между СГГ-6М и БСП-6М, м до 200
Рабочий температурный диапазон, ° С от -10 до +50
Степень защиты IP30
Время прогрева сигнализатора, мин., не более 5
Габаритные размеры, мм, не более 70х60х100
Масса, кг, не более 0,5



nbsp;





Производство ФГУП СПО "Аналитприбор".

Сигнализатор загазованности (газосигнализатор) используется СГГ-6М для перманентного автоконтроля содержания топливных газов (природного по ГОСТ 5542-87 и газов углеводородных сжиженных по ГОСТ 20448-90) в воздушной атмосфере промышленных и коммунально-бытовых помещений и подачи сигналов о превышении установленных значений объемной доли горючих газoв.

Область применения газосигнализатора: в помещениях котельных различной мощности, работающих на сжиженном или природном газах, а также в других производственных, административных и жилых помещениях.

Принцип работы - термохимический.
Способ забора пробы - диффузионный.
Тип сигнализатора - стационарный.
Рабочее положение - вертикальное.

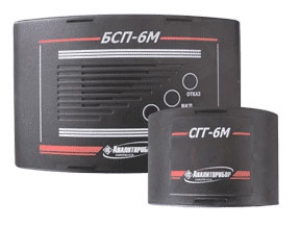

Сигнализатор газа СГГ-6М представляет собой стационарный одноблочный прибор непрерывного действия. Работает совместно с блоком сигнализации и питания БСП-6М ИБЯЛ.418471.001 ТУ, предназначенным для питания сигнализатора от сети переменного тока, выдачи световой и звуковой сигнализации и формирования управляющего воздействия включения (отключения) исполнительных устройств, например, клапанов электромагнитных КЭГ-9720 или других клапанов-отсекателей.

Газосигнализатор СГГ-6М устойчив к воздействию неопределяемых компонентов.

Технические характеристики на сигнализатор загазованности СГГ-6М Аналитприбор



Характеристики Значения Примечание
Пороги срабатывания сигнализации (по метану), % НКПР 10
20
устанавливается потребителем
Абсолютная погрешность, % НКПР, не более ± 5
Время срабатывания сигнализации, с не более 15 при превышении сигнальной концентрации в 1,6 раза
Время работы без контроля и регулировки порога срабатывания сигнализации, лет 1
Расстояние между СГГ-6М и БСП-6М, м до 200
Рабочий температурный диапазон, ° С от -10 до +50
Степень защиты IP30
Время прогрева сигнализатора, мин., не более 5
Габаритные размеры, мм, не более 70х60х100
Масса, кг, не более 0,5



Блок сигнализации и питания БСП-6М, предназначен для питания сигнализатора СГГ-6М ИБЯЛ.413531.010 ТУ, выдачи световой и звуковой сигнализации при получении сигнализации "Аварийная", с одновременным переключением "сухих" контактов реле и управления клапанами электромагнитными КЭГ-9720.

Технические характеристики на блок сигнализации и питания БСП-6М



Характеристики Значения Примечание
Рабочий температурный диапазон, °С от -10 до +50
Напряжение питания, В от 150 до 253 50 Гц
Потребляемая мощность, ВА, не более 6
Нагрузочная способность реле 5 А, 220 В
Номинальное выходное напряжение, В 12 для питания СГГ-6М
Уровень звукового давления, дБ, не менее 70 расстояние 1 м от блока
Время задержки срабатывания, с, не более 0,3
Габаритные размеры, мм, не более 200х70х140 масса 0,8 кг



Достоинства газосигнализатора СГГ-6М Аналитприбор

  • увеличенный средний полный срок службы датчика - 5 лет;
  • широкий температурный диапазон - 10 до +50 С;
  • возможность самостоятельно устанавливать пороги срабатывания (10 или 20% НКПР);
  • стоимость блока датчика соизмерима со стоимостью вторичной поверки;
  • подключение кабелей без пайки (клеммная колодка);
  • автоматическая калибровка "нуля";
  • упрощенная процедура корректировки нуля и чувствительности (разъем "Управление");
  • малые габаритные размеры;
  • высокая степень защиты сигнализаторов по ГОСТ 14254-96;
  • возможность шлейфового соединения приборов;
  • стойкость к воздействию неопределяемых компонентов;
  • наличие входа "Внешняя Авария" для включения в систему пожарно-охранной сигнализации или совместного использования с СОУ1;
  • возможность работы как с низковольтными, так и сетевыми клапана-ми;
  • наличие функции "тест" для проверки работоспособности исполни-тельных устройств;
  • возможность подключения к диспетчерскому пульту;
  • медиаплеерысиловыемедиаплееры контакты реле (230В/5А);
  • гарантия 24 месяца (для БСП-6М).

Комплект поставки: Газосигнализатор, комплект ЗИП, техническая документация.

Для проверки сигнализаторов газа СГГ-6М Аналитприбор за отдельную плату поставляется 4-литровые баллоны с поверочными ГСО-ПГС, вентиль точной регулировки ВТР (ИБЯЛ.306577.002), индикатор расхода ИР (ИБЯЛ.418622.003-01), ТХД (ИБЯЛ.413923.031-03) взамен выработавшего свой ресурс, клапаны электромагнитные КЭГ-9720 (ИБЯЛ.685181.001 ТУ-2003), блок сигнализации БСП-6М (ИБЯЛ.418471.001), диспетчерский пульт ДИСП (ИБЯЛ.465213.003).

Внимание! По умолчанию сигнализатор СГГ-6М комплектуется блоком сигнализации и питания БСП-6М (входит в комплект ЗИП).
