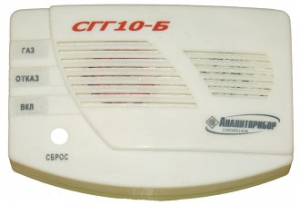

Сигнализатор загазованности СГГ10-Б (СГГ10Б, СГГ-10Б)
Производитель: ФГУП СПО "Аналитприбор".
| Характеристики | Значения | Примечание |
|
Пороги срабатывания (по метану), % НКПР 1-ый порог 2-ой порог |
10 20 |
отключаемый сигнализация блокирующая |
| Коммутирующие параметры дублирующего оптореле | 40 В; 220 мА | контакты нормально разомкнутые |
| Основная абсолютная погрешность, % НКПР, не более | ± 5 | |
| Уровень звуковой сигнализации, Дб, не менее | 85 | на расстоянии 1 м |
| Степень защиты (по ГОСТ 14254) | IP 42 | |
| Напряжение питания, В | 100-260 | (50 ± 1) Гц |
| Диапазон температуры окружающей среды, °С | от -10 до + 50 | |
| Выход на клапан, В (напряжение импульсное) | 40 | КЭГ-9720 (Ду=15; 20; 25; 32) |
| Длина кабеля для подключения электромагнитных клапанов, м | 5 | максимальная длина кабеля 100 м (с сопротивлением жилы не более 50 Ом на 1 км) |
| Потребляемая мощность, ВА, не более | 10 | |
| Время прогрева, мин, не более | 5 | |
| Время срабатывания сигнализации, с, не более | 15 | при превышении сигнальной концентрации в 1,6 раза |
| Габаритные размеры, мм, не более | 143х95х41 | |
| Масса, кг, не более | 0,2 | |
|
Средний срок службы, лет сигнализатора датчика |
10 5 |
Газосигнализатор СГГ10-Б предназначен для выдачи сигнализации о превышении установленных значений довзрывоопасных концентраций горючих газов (метана или пропан-бутановой смеси) в воздухе.
Область применения: жилые, бытовые, административные и общественные помещения, оборудованные газогорелочными устройствами, работающими на природном (ГОСТ 5542-87) или сжиженном (ГОСТ 20448-90) газах.
Метод измерения сигнализатора газа - термохимический.
Способ забора пробы - диффузионный.
Тип сигнализатора - стационарный.
Режим работы - непрерывный.
Технические характеристики сигнализатора загазованности СГГ10-Б (СГГ10Б, СГГ-10Б):
| Характеристики | Значения | Примечание |
|
Пороги срабатывания (по метану), % НКПР 1-ый порог 2-ой порог |
10 20 |
отключаемый сигнализация блокирующая |
| Коммутирующие параметры дублирующего оптореле | 40 В; 220 мА | контакты нормально разомкнутые |
| Основная абсолютная погрешность, % НКПР, не более | ± 5 | |
| Уровень звуковой сигнализации, Дб, не менее | 85 | на расстоянии 1 м |
| Степень защиты (по ГОСТ 14254) | IP 42 | |
| Напряжение питания, В | 100-260 | (50 ± 1) Гц |
| Диапазон температуры окружающей среды, °С | от -10 до + 50 | |
| Выход на клапан, В (напряжение импульсное) | 40 | КЭГ-9720 (Ду=15; 20; 25; 32) |
| Длина кабеля для подключения электромагнитных клапанов, м | 5 | максимальная длина кабеля 100 м (с сопротивлением жилы не более 50 Ом на 1 км) |
| Потребляемая мощность, ВА, не более | 10 | |
| Время прогрева, мин, не более | 5 | |
| Время срабатывания сигнализации, с, не более | 15 | при превышении сигнальной концентрации в 1,6 раза |
| Габаритные размеры, мм, не более | 143х95х41 | |
| Масса, кг, не более | 0,2 | |
|
Средний срок службы, лет сигнализатора датчика |
10 5 |
Достоинства сигнализатора газа СГГ10-Б:
- соответствие Европейскому нормативу EN 501194:2000
- высокая степень защиты IP 42
- возможность организации сети через интерфейс Rs485 или по радиоканалу с форматом передачи данных Zigbee
- подключение кабелей без пайки (клеммная колодка)
- широкий температурный диапазон от -10 до +50 оС
- возможность подвода питания “скрытой” проводкой
- наличие кнопки “сброс-тест” для тестирования газосигнализатора
- возможность подключения к системам пожарной сигнализации
- наличие модификации с легко съемным датчиком (разъемное соединение)
- малые габариты и вес
- срок службы датчика - 5 лет
При достижении концентрации газа равной 10% НКПР газосигнализатор предупреждает об аварийной ситуации прерывистыми звуковым и световым (красным) сигналами, при достижении 20% НКПР газосигнализатор выдает сигнал на запирание электромагнитного клапана и предупреждает об аварийной ситуации звуковым и световым (красным) сигналами, а также транслирует факт утечки газа, в зависимости от модификации, через интерфейс Rs485 или по радиоканалу, а также срабатыванием “сухих” контактов реле (см. таблицу).
Наличие нескольких модификаций позволяет выбрать необходимую модель газосигнализатора.
Комплект поставки газосигнализатора СГГ10-Б:
Газоигнализатор СГГ10-Б (СГГ10Б, СГГ-10Б), ЗИП, эксплуатационная документация.
За отдельную плату для поверки газосигнализатора поставляются баллоны с поверочной газовой смесью ГСО-ПГС, вентиль точной регулировки ВТР, индикатор расхода ИР, термохимический датчик, электромагнитные клапаны-отсекатели КЭГ-9720 (dy=15, 20, 25, 32), блок сбора и передачи информации на пульт диспетчера ГРО, антивандальный защитный кожух (для размещения в подъездах), выносной пульт сигнализации (звуковой и световой).
Исполнения газосигнализаторов СГГ10-Б (СГГ10Б, СГГ-10Б):
| Условное наименование | Обозначение сигнализаторов | Варианты установки порогов сигнализации «ГАЗ» | Наличие «сухих» контактов | Способ присоединения ТХД | Наличие интерфейсов | |
| RS485 | Радиоканал | |||||
| СГГ10-Б | ИБЯЛ.413216.047 |
а) 1 порог: аварийный – 10% НКПР; б) 1 порог: аварийный – 20% НКПР; в) 2 порога: предупредительный – 10 % НКПР, аварийный – 20 % НКПР |
- | пайкой | - | - |
| СГГ10-Б-ОР | ИБЯЛ.413216.047-04 | ОР | пайкой | - | - | |
| СГГ10-Б-И | ИБЯЛ.413216.047-06 | - | разъемное | + | - | |
| СГГ10-Б-РК | ИБЯЛ.413216.047-08 | - | разъемное | - | + | |
| Примечание: 1. Знак «-» означает отсутствие функции, знак «+» наличие; 2. ОР – оптоэлектронное реле (контакты реле нормально размкнутые); 3. Значение порогов выбирается потребителем (установкой перемычки). | ||||||
