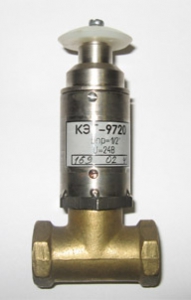

Электромагнитные импульсные клапана КЭГ-9720 Ду-32

Электромагнитные импульсные клапана КЭГ-9720 Ду-32
Цена
2600 руб.-.

Производитель: ФГУП СПО "Аналитприбор".



Технические характеристики электромагнитных клапанов КЭГ-9720



Характеристики Значения Примечание
 Диаметр проходного отверстия Дпр, мм 15
20
25
32
ИБЯЛ.685181.001
ИБЯЛ.685181.001-01
ИБЯЛ.685181.001-02
ИБЯЛ.685181.001-21
Время закрытия, с, не более 1
Диапазон рабочего давления, Па 0 – 0,003 х 106
Частота включения, 1/час 300
Ресурс включений 1х106
Пропускная спобобность, м3/ч (по воздуху)
Для Дпр= 15 мм
Для Дпр= 20 мм
Для Дпр= 25 мм
Для Дпр= 32 мм

0,6
0,9
1,3
50
  При Рвх= 0,003 МПа
Степень защиты IP 40
Температура окружающей среды, ?С  -30 - +40
Габаритные размеры, мм, не более: LxHxB
Для Дпр= 15 мм
Для Дпр= 20 мм
Для Дпр= 25 мм
Для Дпр= 32 мм



50х125х65
50х135х65
60х150х80
65х160х95
Масса, кг, не более

0,8
0,8
0,9
1,0
Напряжение управления клапаном, В 40 Напряжение импульсное (длительность импульса не более 1 с)



Производства ФГУП СПО "Аналитприбор". Предназначены для использования в системах дистанционного управления газогорелочными устройствами, отопительными установками в технологических трубопроводных системах для управления потоком топливных углеводородных газов (природного и сжиженного) в качестве запорного органа в комплекте СГГ6М и СГГ10Б.

Область применения: установка в помещении котельных, работающих на газе; в жилом секторе коммунального хозяйства, оборудованного плитами, водогрейными колонками, отопительными котлами, работающими на газе.

Клапана – нормально открытые.

Рабочее положение – электромагнитом вверх.

Герметичность затвора клапанов соответствует нормам класса А по ГОСТ 9544-93.



Сертификат соответствия
Разрешение
