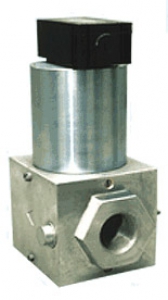

Электромагнитные клапана КЭГ-9720 Ду-32 (Силовой)
Производитель: ФГУП СПО "Аналитприбор".
Технические характеристики
| Характеристики | Значения | Примечание |
| Условный проход Ду, мм | 20;25;32;40;50;65;80 | |
| Время открытия/закрытия, с | 1 | |
| Диапазон давлений, бар |
0 - 4 0 - 1 |
Ду=20;25;65;80 мм Ду=32;40;50;65;80 мм |
| Частота включения, 1/час | 1000 300 | Ду= 20;25;32;40;50 мм Ду= 65;80 мм |
| Ресурс включений | 1х106 5х106 |
Ду= 20;25;32;40;50 мм Ду= 65;80 мм |
|
Объемный расход, м3/ч (по воздуху) Для Ду= 20 мм Для Ду= 25 мм Для Ду= 32 мм Для Ду= 40 мм Для Ду= 50 мм Для Ду= 65 мм Для Ду= 80 мм |
200 220 15;50;150; 18;60;180; 22;70;200; 250 440 |
При Рвх= 4 кгс/см2 При перепаде 1; 10; 100 мбар При перепаде 7,6*103 Па |
| Напряжение питания, В | 220 | 50 Гц; |
| Потребляемая мощность, ВА |
35 75 90 |
Ду= 20;25;32;40;50 мм Ду= 65 мм Ду= 80 мм |
| Степень защиты |
IP 65 IP 40 |
ДУ= 65; 80 ДУ= 20; 25; 32; 40; 50 |
| Температура окружающей среды, ?С | -30 - +40 | |
|
Габаритные размеры, мм, не более: LxHxB Ду=20мм; Ду=25мм; Ду=32мм; Ду=40мм; Ду=50мм; Ду=65мм; Ду=80мм; |
90х165х105 100х195х160 155х290х320 |
Масса, кг, не более 2,5 2,8 3,7 3,9 4,2 13 15 |
Предназначены для использования в системах дистанционного управления гозогорелочных устройств паровых и водогрейных котлов, теплоагрегатов, бытовых отопительных установок и в технологических трубопроводных системах для управления потоком газа в качестве запорно-регулирующего органа и органа безопасности.
Область применения: установка в помещении котельных, работающих на газе; в жилом секторе коммунального хозяйства, оборудованного плитами, водогрейными колонками, отопительными котлами, работающими на газе.
Для присоединения к газопроводу выполнена резьба по ГОСТ 6357-73 или фланцы по ГОСТ 12815-80.
Детали клапана выполнены из коррозионностойких материалов (алюминий, нержавеющая сталь).Седло клапана защищено от загрязнений фильтром на входе.
Клапан оснащен системой электрического присоединения со встроенным выпрямителем и контактом заземления.
Для подключения датчиков давления, контрольных приборов, трубопровода запальной горелки и других элементов в корпусе клапана имеется патрубок с резьбой 1/4“.
Герметичность затвора клапанов соответствует нормам класса А по ГОСТ 9544-93.
Рабочее положение – электромагнитом вверх.
