Система автоматического контроля загазованности САКЗ-МК-3 Ду100 (с диспетчеризацией котельной)
Производитель: Саратов
Технические характеристики
| Наименование параметра или характеристики | Значение |
| Параметры питающей сети | |
| напряжение переменного тока, В |
220+22 -33 |
| частота, Гц | 50±1 |
| Потребляемая мощность, ВА, не более | |
| CЗ-1 | 10 |
| СЗ-2 | 10 |
| БСУ | 10 |
| БСУ-К | 10 |
| Концентрация природного газа, вызывающая срабатывание сигнализатора, и предел допускаемой основной абсолютной погрешности, % НКПР | |
| СЗ-1-1 | 10±5 |
| CЗ-1-2, порог 1 | 10±5 |
| CЗ-1-2, порог 2 | 20±5 |
| Концентрация оксида углерода (СО), вызывающая срабатывание сигнализатора СЗ-2-2, и предел допускаемой абсолютной погрешности, мг/м3 | |
| порог 1 | 20±5 |
| порог 2 | 100±25 |
| Время прогрева системы, мин, не более | |
| по природному газу | 3 |
| по моноксиду углерода | 60 |
| Время срабатывания системы, с, не более | |
| при достижении 1,6 | |
| при достижении 1,6 | |
| при поступлении сигнала от внешних датчиков | 1 |
| Время перекрытия газового трубопровода клапаном при отключении напряжения питания, с | |
| САКЗ-МК-1 | 1...5 |
| САКЗ-МК-2, САКЗ-МК-3 | не более 1 |
| Параметры сигнала, подаваемого на клапан КЗГЭМ для его закрытия | |
| амплитуда импульса, В | 30...42 |
| длительность импульса, мс | 20...30 |
| максимальная частота следования импульсов, Гц | 1 |
| Параметры сигнала БСУ, БСУ-К для управления исполнительным устройством | |
| напряжение переменного тока, В |
220+22 -33 |
| частота, Гц | 50±1 |
| максимальный ток нагрузки, А, не менее | 1,5 |
| Напряжение, подаваемое на внешние контактные датчики блоком БСУ-К, В | 12±0,5 |
| Длина соединительных кабелей, м, не более | |
| между двумя сигнализаторами, сигнализатором и БСУ | 15 |
| между БСУ (СЗ-1-1Г, СЗ-1-2Г, БСУ-К) и КЗГЭМ | 10 |
| между БСУ-К и ПД | 500 |
| Габаритные размеры блоков, мм, не более | |
| CЗ-1, СЗ-2, БСУ | 200×125×60 |
| БСУ-К | 255×174×75 |
| ПДС, ПД | 145×110×35 |
| Масса блоков, кг, не более | |
| CЗ-1, СЗ-2, БСУ | 0,6 |
| БСУ-К | 1,0 |
| ПДС, ПД | 0,2 |
| Время автоматической работы без технического обслуживания с применением внешних средств и без вмешательства оператора, ч, не менее | |
| САКЗ-МК-1 | 8760 |
| САКЗ-МК-2, САКЗ-МК-3 | 720 |
| Средняя наработка на отказ, ч, не менее | 30000 |
| Средний срок службы системы в рабочих условиях (при условии замены датчика угарного газа, выработавшего свой ресурс, для систем, содержащих в своем составе СЗ-2-2), лет, не менее | 10 |
Система автоматического контроля загазованности САКЗ-МК-3 предназначена для:
- контроля состояний датчиков аварийных параметров котельной;
- контроля состояний датчиков аварий технологического оборудования;
- контроля содержания природного газа и оксида углерода;
- контроля пожарной и охранной сигнализации;
- перекрытия трубопровода подачи газа клапаном в аварийной ситуации;
- выдачи звуковой и световой сигнализации с запоминанием причины аварии и отображением этой информации на выносном диспетчерском пульте;
- управления исполнительным устройством.
Для охвата больших площадей помещения в данной системе имеется возможность неограниченного подключения дополнительных сигнализаторов СЗ-1 и СЗ-2. Подключение дополнительных сигнализаторов происходит через кабель, длина которого не должна превышать 50 м. Подключение сигнализаторов к пульту диспетчера ПД происходит через кабель, длина которого не должна превышать 500 м. Имеем возможность подключения пульта диспетчерского ПД по радиоканалу на расстоянии до 200 м. Для удобства использования популярно подключение САКЗ-МК-3 к GSM-извещателю. Применяется в городском хозяйстве, где проблематично прокладывать кабель.
САКЗ-МК-2 выполнена в соответствии с ТУ 4215-004-96941919-2007.

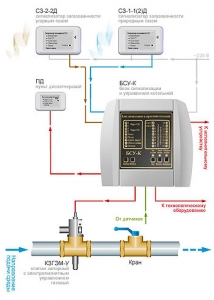

САКЗ-МК-3 состоит из сигнализатора СЗ-1, СЗ-2, БСУ-К и клапана КЗГЭМ-УИ (диаметр от 15 мм до 150 мм), в комплект входит соединительный кабель 10 м с распаянными разъемами.
