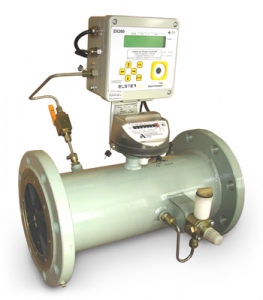

Комплекс для измерения количества газа СГ-ЭК-Т1-1600
Производитель: Германия
Диапазон рабочих расходов:
для модификаций СГ-ЭК-Т1: от 10 м3/ч до 2500 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:20);
для модификаций СГ-ЭК-Т2: от 5 м3/ч до 6500 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:30);
для модификаций СГ-ЭК-Р: от 0,8 м3/ч до 650 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:160).
Погрешность измерения в зависимости от исполнения комплекса:
исполнение СГ-ЭК-Т1 (на базе счетчика СГ):
–диапазон расходов от 0,2 Qmax до Qmax; ± 1,5%;
–диапазон расходов от Qmin до 0,2Qmax; ± 2,5%.
исполнение СГ-ЭК-Т2-250...6500 (на базе счетчика TRZ G160...G4000):
– диапазон расходов от 0,1 Qmax до Qмах; ± 1,5%;
– диапазон расходов от Qmin до 0,1Qmax; ± 2,5%.
исполнение СГ-ТКn-Т2-100 (на базе счетчика TRZ G65):
– диапазон расходов от 0,2 Qmax до Qмах; ± 1,5%;
– диапазон расходов от Qmin до 0,2 Qmax; ± 2,5%.
исполнение СГ-ЭК-Р (на базе счетчика RVG):
– диапазон расходов от 0,1 Qmax до Qmax; ± 1,5%;
– диапазон расходов от Qmin до 0,1 Qmax. ± 2,5%.
Диаметр условного прохода Ду,мм:
СГ-ТК-Т1: Ду50...Ду200
СГ-ТК-Т2: Ду50...Ду300
СГ-ТК-Р: Ду50...Ду150
Максимальное рабочее давление:
со счетчиком газа СГ16: 1,6 МПа;
со счетчиком газа СГ75: 7,5 МПа;
со счетчиком газа RVG: 1,6 МПа;
со счетчиком газа TRZ: 1,6 МПа; 6,3 МПа; 10,0 МПа.
Рабочие диапазоны измерения абсолютного давления корректора выбираются из ряда (МПа): 0,08-7,0.
Диапазон температур окружающей среды комплекса СГ-ЭК: от -30 °С до +60 °С.
Межповерочный интервал 5 лет.
Электропитание:
от двух литиевых элементов питания со сроком службы не менее 5 лет;
от внешнего источника питания.
Установка во взрывоопасной зоне.
Комплекс СГ-ЭК предназначен для коммерческого и технологического учета рабочего и приведенного к стандартным условиям объема природного газа и других неагрессивных и очищенных, одно- многокомпонентных газов на газораспределительных пунктах и станциях (ГРП, ГРС), теплоэнергетических установках, объектах нефтеперерабатывающей, нефтехимической промышленности и других технологических объектах в различных отраслях промышленности и коммунально-бытового хозяйства.
Состав:
Комплекс СГ-ЭК состоит из корректора объема газа ЕК260 и счетчика газа в зависимости от исполнения: СГ-ЭК-Т1 со счетчиком газа турбинным типа СГ-16МТ.
Принцип действия:
Принцип действия комплекса СГ-ЭК основан на одновременном измерении объема газа, давления и температуры газа с последующим вычислением, обработкой и архивированием приведенного к стандартным условиям объема газа с учетом коэффициента сжимаемости.
Выполняемые функции:
Вычисление приведенного к стандартным условиям объема газа; Отображение на дисплее корректора ЕК260 информации о текущих значениях измеряемых и рассчитываемых параметров (объем, давление, температура и т.д), данных архивов и журналов – суточного потребления и максимальных расходов текущего и прошедшего месяца с указанием времени и даты и т.д.;
Дистанционная передача с помощью модема (не входит в состав комплекса) всех вычисленных, введенных и хранящихся в памяти ЕК260 параметров по запросу или заданной программе;
Дистанционная передача данных архива и технологических данных с помощью программного обеспечения СОДЭК;
Периодический вывод данных на принтер, оснащенный последовательным портом;
Представление отчетов о нештатных ситуациях, авариях несанкционированных вмешательствах;
Архивирование основных измеряемых и вычисляемых параметров;
Почасовая запись данных в архив за 9 месяцев;
Ввод и изменение исходных условий и данных (процедура настройки);
При использовании модуля функционального расширения МР260 возможно постоянное подключение различных по типу устройств (принтер, модем, ПК и пр.) для передачи или вывода на печать интервального архива (принтер), дистанционного управления корректором ЕК260 (модем, ПК).
