Система автоматического контроля загазованности САКЗ-МК-2 Ду40 (CO + CH4)
Производитель: ООО "Центр Инновационных Технологий - Плюс"
Параметры питающей сети напряжение переменного тока, В 220+22 -33
частота, Гц 50±1
Потребляемая мощность, ВА, не более
CЗ-1 10
СЗ-2 10
БСУ 10
БСУ-К 10
Концентрация природного газа, вызывающая срабатывание сигнализатора, и предел допускаемой основной абсолютной погрешности, % НКПР
СЗ-1-1 10±5
CЗ-1-2, порог 1 10±5
CЗ-1-2, порог 2 20±5
Концентрация оксида углерода (СО), вызывающая срабатывание сигнализатора СЗ-2-2, и предел допускаемой абсолютной погрешности, мг/м3
порог 1 20±5
порог 2 100±25
Время прогрева системы, мин, не более
по природному газу 3
по моноксиду углерода 60
Время срабатывания системы, с, не более
при достижении 1,6
при достижении 1,6
при поступлении сигнала от внешних датчиков 1
Время перекрытия газового трубопровода клапаном при отключении напряжения питания, с
САКЗ-МК-1 1...5
САКЗ-МК-2, САКЗ-МК-3 не более 1
Параметры сигнала, подаваемого на клапан КЗГЭМ для его закрытия
амплитуда импульса, В 30...42
длительность импульса, мс 20...30
максимальная частота следования импульсов, Гц 1
Параметры сигнала БСУ, БСУ-К для управления исполнительным устройством
напряжение переменного тока, В 220+22 -33
частота, Гц 50±1
максимальный ток нагрузки, А, не менее 1,5
Напряжение, подаваемое на внешние контактные датчики блоком БСУ-К, В 12±0,5
Длина соединительных кабелей, м, не более
между двумя сигнализаторами, сигнализатором и БСУ 15
между БСУ (СЗ-1-1Г, СЗ-1-2Г, БСУ-К) и КЗГЭМ 10
между БСУ-К и ПД 500
Габаритные размеры блоков, мм, не более
CЗ-1, СЗ-2, БСУ 200×125×60
БСУ-К 255×174×75
ПДС, ПД 145×110×35
Масса блоков, кг, не более
CЗ-1, СЗ-2, БСУ 0,6
БСУ-К 1,0
ПДС, ПД 0,2
Время автоматической работы без технического обслуживания с применением внешних средств и без вмешательства оператора, ч, не менее
САКЗ-МК-1 8760
САКЗ-МК-2, САКЗ-МК-3 7200
Средняя наработка на отказ, ч, не менее 30000
Средний срок службы системы в рабочих условиях (при условии замены датчика угарного газа, выработавшего свой ресурс, для систем, содержащих в своем составе СЗ-2-2), лет, не менее 10
Система автоматического контроля загазованности САКЗ-МК-2 предназначена для:
- контроля содержания природного газа концентрации оксида углерода в воздухе помещений потребителей газа;
- выдачи световой и звуковой сигнализации в случае возникновения в контролируемом помещении концентраций газа, соответствующих сигнальным уровням «Порог» или «1 Порог» и «2 Порог»;
- перекрытия трубопровода подачи газа клапаном при аварийной ситуации и управления исполнительным устройством.
Для охвата больших площадей помещения в данной системе имеется возможность неограниченного подключения дополнительных сигнализаторов СЗ-1 и СЗ-2. Подключение дополнительных сигнализаторов происходит через кабель, длина которого не должна превышать 50 м. Подключение сигнализаторов к пульту диспетчера ПДС происходит через кабель, длина которого не должна превышать 500 м.
САКЗ-МК-2 выполнена в соответствии с ТУ 4215-004-96941919-2007.

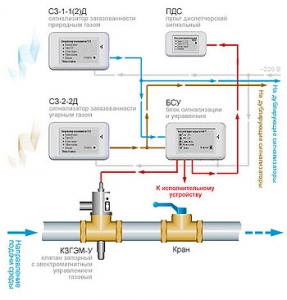

САКЗ-МК-2 состоит из сигнализатора СЗ-1, СЗ-2, БСУ и клапана КЗГЭМ-У (диаметр от 15 мм до 150 мм), в комплект входит соединительный кабель 10 м с распаянными разъемами.
