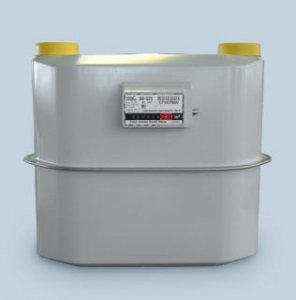

Счетчик газа BK G16Т (мех) Ду32 Ду40 коммунальный

Счетчик газа BK G16Т (мех) Ду32 Ду40 коммунальный
Цена
18200 руб.-. Купить

Производитель: Itron GmbH, Германия

Технические характеристики газовых счетчиков BK (ВК) G16T


Параметры G16T
Номинальный расход Qном. 16
Максимальны расход Qмакс. 25
Минимальный расход Qмин. 0.01
Относительная погрешность при расходе.
От Qмин. до 0,1 Qном. % +/-3
Свыше 0,1 Qном. до Qмакс. % +/-1,5
Максимальное рабочее давление кПа 50
Температура окружающей среды С -30..+60
Масса 6.3
Межповерочный интервал, лет. 10
Межосевое растояние, мм. 280
Габаритные размеры
Ду, мм 40

Назначение: счётчики предназначены для коммерческого учёта количества потребляемого газа коммунальными службами.

Измеряемая среда: природный газ, пропан, бутан, инертные газы и другие неагрессивные, неоднородные по химическому составу газы. Область применения: в коммунальном, бытовом хозяйстве и на предприятиях различных отраслей промышленности и в других сферах деятельности человека, требующих учёта потребляемого газа.

Принцип работы: Счётчики газа BK (ВК) G10Т, G16T, G25T состоят из герметичного корпуса, с встроенным измерительным механизмом и отсчётчного устройства.

Принцип работы диафрагменного счётчика газа основан на отборе энергии поступающего газа. При перемещении диафрагм происходит поочерёдное вытеснение газа из рабочих камер. Кривошипно-шатунный механизм преобразует поступательное движение диафрагм во вращательное, которое через муфту передаётся отсчётному устройству.

Для корректировки влияния температуры газа на показания отсчётного устройства в конструкцию счётчиков введено устройство с биметаллической температурной компенсацией. Биметаллическая компенсация при температурах газа отличных от нормальной температуры по ГОСТ 2939-63, изменяет объём измерительных камер и тем самым, осуществляет приведение объёма потребляемого газа к стандартным условиям.

Отличительные особенности: Счётчики газа BK (ВК) G10Т, G16T, G25T построены по классической, хорошо зарекомендовавшей себя, надёжной схеме. Отличительной особенностью счётчиков является наличие в конструкции специального золотникового распределителя шиберного типа. Небольшие по размерам золотники, тонкие перегородки распределителя газа позволяют получить высокую точность измерения и обеспечивают низкую чувствительность счётчика к загрязнениям измеряемой среды. В счётчике установлены подвижные диафрагмы, изготовленные из высококачественного синтетического материала, позволяющего сохранять диафрагмам форму и целостность. Счётчики оснащены устройством, препятствующем обратному ходу счётного механизма.

В конструкции счётчиков газа применены самые современные и высококачественные материалы и покрытия, позволяющие обеспечить весьма малую потерю давления, низкий уровень шума при работе, минимальный износ подвижных деталей, высокую коррозионную стойкость металлических деталей.

Именно наличие оригинальная конструкция золотников и распределителя шиберного типа, высококачественные диафрагмы, сохраняющие свою форму в течение всего периода эксплуатации, детали и узлы газового счетчика, изготовленные с высокой степенью точности, позволяют обеспечить стабильную работу самого прибора, низкую потерю давления и его высокую чувствительность.

Счётчик не требует технического обслуживания, надёжен и предназначен для длительного срока эксплуатации.

Для дистанционной передачи информации к газовому счётчику может быть присоединён низкочастотный датчик импульсов (геркон) типа IN-Z61, срабатывающий от магнитной вставки, встроенной в младший разряд счётного механизма.

По желанию комплектуются штуцерами Ду 32, 40.

Выпускается в двух исполнениях с межосевым растоянием 280 мм. и 250 мм.
