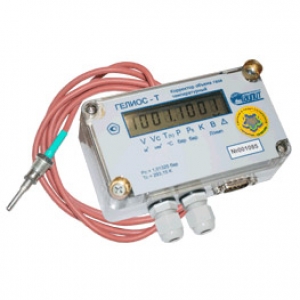

Электронный корректор количества (объема) газа по температуре ГЕЛИОС-Т
Производитель: Компания «Тайпит», С.Петербург
Назначение: Электронный корректор объема газа по температуре ГЕЛИОС-Т предназначен для вычисления объема газа, измеренного счетчиками мембранного, турбинного или ротационного типов (рабочее давление до 1 бара), с коррекцией по температуре газа. Для приведения объёма газа к стандартным условиям используются низкочастотные импульсы счетчика газа, пропорциональные рабочему объему; измеренное значение температуры газа; введенные значения давления и коэффициента сжимаемости газа. Корректор может быть использован для коммерческого учета газа в составе измерительного комплекса согласно правил по метрологии ПР 50.2.019 для измерения температуры и объема газа по одному трубопроводу.
Вычисление объёма газа, приведённого к стандартным условиям (Т = 293,15К и Р = 0,101325 МПа), выполняется при условии что давление и коэффициент сжимаемости приняты как условно-постоянные параметры (константы). Корректоры состоят из вычислителя и платинового термопреобразователя сопротивления.
При отсутствии в корпусе счётчика встроенной гильзы, преобразователь температуры устанавливается в гильзу, патрубок для которой врезается в газопровод на следующих расстояниях от счётчика:
- при использовании турбинного счётчика газа - на расстоянии от 2 до 3 Ду после счётчика при использовании ротационного или мембранного счётчика газа - на расстоянии от 1 до 2 Ду перед счётчиком.
Характеристики выходных импульсов счётчиков газа:
- вес (цена) импульса из ряда: 0,01; 0,1; 1; 10; 100 имп/м3
- выходная цепь: типа «сухой контакт»
- частота импульсов не более 2Нц
Регистрация и хранение показаний, измеряемые величины:
Корректоры обеспечивают индикацию текущих показаний температуры, а также регистрацию в энергонезависимой памяти и индикацию итоговых значений рабочего и стандартного объёма с момента выполнения операции сброс. Корректоры дополнительно обеспечивают регистрацию в энергонезависимой памяти архивных значений рабочего и стандартного объёма. Индикация измеряемых величин обеспечивается на жидкокристаллическом семисегментном дисплее (индикаторе).
Измеряемые величины перечислены в таблице:
|
Обозначение |
Наименование |
Диапазон |
Параметр |
|
t |
Температура |
(- 30… + 60) C |
Текущий |
|
V |
Рабочий объём |
(0…99999999) м3 |
Архивные и |
|
Vс |
Стандартный объём |
Эксплуатационные характеристики, рабочие условия эксплуатации:
|
Температура окружающего воздуха |
-30.. +55С |
|
Относительная влажность окружающего воздуха при 35С, не более |
95% |
|
Напряжённость внешнего магнитного поля частотой 50 Гц, не более |
200 А/м |
|
Амплитуда вибрации частотой (5-25) Гц |
0,1 мм |
|
Расчётный ресурс батареи |
12 лет |
|
Степень защиты корпуса от проникновения пыли и воды |
IP54 |
|
Габаритные размеры вычислителя (длина, высота, ширина) |
115х90х40 мм |
|
Габаритные размеры термопреобразователя (диаметр, длина) |
30х100 мм |
|
Масса вычислителя, не более |
0,5 кг |
|
Масса термопреобразователя, не более |
0,25 кг |
|
Масса в транспортной упаковке, не более |
1,0 кг |
|
Полный средний срок службы, не менее |
15 лет |
|
Средняя наработка на отказ, не менее |
80000 ч |
|
Межповерочный интервал |
4 года |
Программное обеспечение
Для чтения данных из корректора и подготовки отчетных ведомостей о потреблении газа предназначена программное обеспечение Гелиос.
Программа обеспечивает:
- считывание архивных данных (суточных, месячных и архива событий) о параметрах газопотребления и нештатных ситуациях из газового корректора Гелиос по запросу оператора при непосредственном подключении к компьютеру по интерфейсу RS232 или через модемы по телефонному или GSM каналам;
- считывание данных о параметрах настройки газового корректора, их отображение на экране компьютера;
- считывание текущих показаний корректора;
- подготовку отчетных ведомостей о газопотреблении и сохранение их в формате MS Excel или двоичном;
- вывод отчетных ведомостей на печать.
