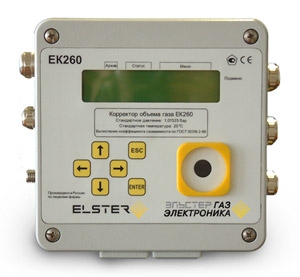

Электронный корректор объема газа ЕК260 (EK260)

Электронный корректор объема газа ЕК260 (EK260)
Цена
71715 руб.-.

Производитель: ООО ЭЛЬСТЕР Газэлектроника



Выполняемые функции:

Вычисление приведенного к стандартным условиям объема и расхода газа.

Просмотр на дисплее текущих измеряемых и рассчитываемых параметров, а также данных архива.

Программирование и считывание информации с корректора при помощи 6 -ти кнопочной клавиатуры и 2-х строчного цифробуквенного жидкокристаллического дисплея.

Формирование архива по рабочему и стандартному объему, давлению, температуре газа, коэффициенту сжимаемости и коэффициенту коррекции за последние 9 месяцев при измерительном периоде 60 минут.

Значения счетчиков стандартного и рабочего объема газа и максимальные значения потребления, средние, максимальные и минимальные значения давления и температуры, а также коэффициента сжимаемости газа и коэффициента коррекции за последние 15 месяцев.

Запись значений в архив по истечении измерительного периода, а также при возникновении аварийной ситуации (превышение предельных значений измеряемых параметров).

Запись в журнал событий с указанием даты и времени, давления и температуры газа в случае их выхода за пределы установленных значений. Если в настройках корректора производятся изменения (изменения параметров газа, подстановочных значений и т. д.), то это автоматически фиксируется в журнале изменений.

Интеграция в систему с дистанционной передачей данных с помощью интерфейса постоянного подключения RS232 (RS485) или оптического интерфейса.

Отличительные особенности:

  • Программирование четырех цифровых выходов для передачи значений объемов газа в виде импульсов, или передачи сообщений об ошибках.
  • Передача данных по протоколам ГОСТ Р МЭК 611007 и Modbus.
  • Просмотр полного архива и всех журналов на дисплее.
  • Питание от 2-х элементов питания. Возможна установка 2-х дополнительных элементов питания.
  • Замена элементов питания без потери данных.
  • Оптический интерфейс.
  • Цифробуквенный жидкокристаллический дисплей 2х16.
  • Суточный архив, вмещающий данные приблизительно за 2 года.
  • Возможно исполнение с внешним датчиком давления.

Технические характеристики:

  • Установка во взрывоопасной зоне, маркировка 1ExibIIBT4.
  • Месячный архив за 15 месяцев
  • Интервальный архив за 9 месяцев при интервале архивирования 60 минут
  • Суточный архив за 1,5 года
  • Журнал событий на 250 записей.
  • Журнал изменений на 200 записей.
  • Интерфейсы: оптический, RS232/RS485
  • Протокол: МЭК 61107, MODBUS
  • 3 цифровых входа
  • 4 транзисторных выхода
  • Погрешность вычисления стандартного объема газа менее 0.5%
  • Вычисление коэффициента сжимаемости газа в соответствии с ГОСТ 30319.2-96.
  • Класс защиты от внешних воздействий – IP65
  • Температура окружающей среды – от - 20?С до + 60?С
  • Межповерочный интервал 5 лет

Назначение: Корректор объема газа ЕК260 предназначен для приведения рабочего объема газа, прошедшего через счетчик, к стандартным условиям (давление газа - 760 мм. рт .ст., температура газа +20 °С) путем вычисления коэффициента сжимаемости газа по ГОСТ 30319.2 и коэффициента коррекции с использованием измеренных значений давления, температуры газа и введенных параметров газа.

Конструкция: Корпус корректора разработан с учетом требований, предъявляемых к промышленным установкам. Надежный металлический корпус обеспечивает простоту подключения вторичных устройств и допускает установку корректора на турбинный или ротационный счетчик газа, а так же на стену. Специфический датчик абсолютного давления интегрирован в корпус корректора, не требует дополнительной настройки на месте эксплуатации. Двухстрочный буквенно-цифровой дисплей с крупными символами, в совокупности с шестикнопочной клавиатурой, обеспечивают удобный для восприятия интерфейс оператора. Оптический интерфейс передачи данных, расположенный на лицевой панели, позволяет производить настройку корректора и считывание архивов без коммутации соединительных кабелей. Допускаемая установка дополнительного комплекта батарей удваивает срок службы без внешнего питания до 10 лет.
