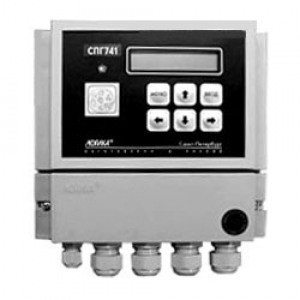

Электронный корректор количества (объема) газа СПГ741.01
Производитель: ЗАО НПФ ЛОГИКА (Санкт-Петербург)
Метрологические характеристики:
Основная погрешность не превышает:
± 0,1 % (приведенная) – по показаниям давления;
± 0,15 °С (абсолютная) – по показаниями температуры;
± 0,05 % (относительная) – по показаниям объема и объемного расхода в рабочих условиях;
± 0,05 % (относительная) – по вычислениям стандартных расхода и объема.
Эксплуатационные показатели:
Температура окружающего воздуха - от минус 10 до 50°С.
Относительная влажность - 95% при 35°С.
Степень защиты от воды и пыли - IP65.
Габаритные размеры - 180 x 194 x 64 мм.
Питание от встроенной литиевой батареи.
Срок службы - 12 лет.
Межповерочный интервал - 4 года.
Гарантия - 5 лет.
Назначение: Корректор количества (объема) газа СПГ741.01 является средством измерения, обеспечивающим взаимные расчеты между потребителями и поставщиками природного газа. Он используется для работы в составе узлов учета совместно с преобразователем объема или объемного расхода газа.
Соответствие стандартам: Корректор удовлетворяет требованиям "Правил учета газа" и "Правил поставки газа потребителям РФ". Уравнения вычислений расхода природного газа, реализованные в корректоре, соответствуют ПР 50.2.019. Вычисления физических характеристик газа выполняются согласно ГОСТ 30319.0 - ГОСТ 30319.3.
Выполняемые функции и технические характеристики:
Корректор рассчитан на работу совместно с датчиками объема или объемного расхода, давления и температуры газа.
К корректору могут быть одновременно подключены:
- пять преобразователей с выходным токовым сигналом 4-20 мА;
- два преобразователя с выходным числоимпульсным сигналом 0-18 Гц при пассивной схеме выходного каскада датчика и 0 - 500 Гц - при активной;
- два термопреобразователя сопротивления с характеристикой 50П, 100П, 50М, 100М.
Дополнительный вход для приема дискретного сигнала позволяет подключить двухпозиционный датчик охранной сигнализации либо загазованности помещения.
Корректор осуществляет контроль входных электрических сигналов и параметров потока газа. При любом недопустимом их отклонении от нормы формируется выходной двухпозиционный сигнал, а сам факт отклонения фиксируется в архиве диагностических сообщений с привязкой по времени.
В корректоре предусмотрен еще один выходной двухпозиционный сигнал, каждый импульс которого несет информацию о количестве газа, прошедшем через расходомерный узел.
Существенным достоинством корректора является наличие режима компенсации смещения "нуля" и "диапазона" датчиков давления и перепада давления, который позволяет выполнять их оперативную подстройку на месте эксплуатации без доступа к органам регулировки.
Введением специальной уставки полностью исключается влияние эффекта "самохода".
Средние и суммарные значения измеряемых и вычисляемых параметров заносятся в архивы, причем, с привязкой к расчетному дню и часу. Всего существует четыре типа таких архивов, имеющих различную глубину хранения:
- часовые архивы - 1080 ч;
- суточные архивы - 185 сут.;
- декадные архивы - 96 декады;
- месячные архивы - 48 мес.
В специальном архиве ведется учет изменений, вносимых в базу настроечных данных корректора в процессе его эксплуатации. Помимо этого ведется "архив нештатных ситуаций (НС)", в который в хронологическом порядке заносятся коды НС, имевших место в течение времени интегрирования (счета), с указанием моментов их возникновения и снятия.
Электропитание корректора осуществляется от встроенной литиевой батареи, что в совокупности со специальными малопотребляющими датчиками давления и перепада давления дает возможность создавать полностью энергонезависимые комплекты.
Кроме того, в корректоре предусмотрена возможность подключения внешнего источника питания напряжением от 9 до 24 В постоянного или переменного тока. Важным свойством корректора является высокая надежность хранения информации - все архивы размещаются в энергонезависимой памяти. Даже при самых неблагоприятных условиях эксплуатации, которые могут привести к потере работоспособности корректора, наличие "почасовых слепков" его состояния позволяет восстановить всю информацию об узле учета с точностью до одного часа. Для исключения несанкционированного изменения данных используется защищенный режим работы корректора, при котором функция ввода блокируется.
Архивные значения параметров в любой момент могут быть выведены на табло корректора и на компьютер.
Подключение компьютера или модема для считывания отчетов осуществляется по интерфейсу RS-232C. Кроме того, имеется возможность подключать переносный компьютер с помощью адаптера АПС70 к оптическому коммуникационному порту корректора
Программа считывания отчетов входит в комплект поставки каждого корректора.
Принтер с интерфейсом CENTRONICS подключается к корректору посредством адаптера АПС45. Этот адаптер также обеспечивает возможность работы корректора одновременно с принтером и компьютером. Адаптер может быть размещен в непосредственной близости от корректора или удален от него на расстояние до 2 км.
