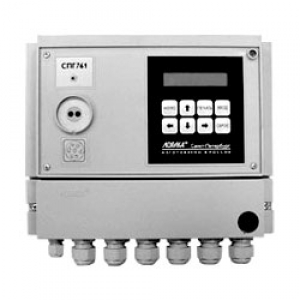

Электронный корректор количества (объема) газа СПГ761.01
Производитель: ЗАО НПФ ЛОГИКА (Санкт-Петербург)
Метрологические характеристики:
Погрешность не превышает:
± 0,05% (приведенная) - по показаниям расхода, давления и перепада давления при работе с токовыми входными сигналами 4-20 мА;
± 0,05% (относительная) - по показаниям расхода при работе с числоимпульсными и частотными входными сигналами;
± 0,1°C (абсолютная) - по показаниям температуры для термопреобразователей Pt100, 100П, 100М.
Эксплуатационные показатели:
Температура окружающего воздуха от минус 10 до 50 °C.
Относительная влажность 95% при 35 °C.
Степень защиты от воды и пыли IP65.
Габаритные размеры 244 x 220 x 70 мм.
Электропитание 220 В ± 30%, 50 Гц.
Потребляемая мощность 7 В·А.
Назначение: Корректоры СПГ761 (мод. 761.1, 761.2), предназначены для измерения электрических сигналов, соответствующих параметрам природного газа, и последующего вычисления расхода и объема газа, приведенных к стандартным условиям (Тc=20 °С, Рc=0,101325 МПа).
Корректоры применяются в составе измерительных комплексов (систем) и обеспечивают комплексное решение широкого круга задач:
- коммерческий учет потребления и отпуска природного газа;
- контроль технологических параметров потока газа;
- организация систем диспетчеризации и контроля потребления газа.
Соответствие стандартам: Алгоритмы вычислений физических характеристик, расхода и объема газа соответствуют ГОСТ 30319.0-96...ГОСТ 30319.3-96, ГОСТ 8.586.1-2005...ГОСТ 8.586.5-2005, ПР 50.2.019-2006 для рабочих условий Ра=0,1...12 МПа, Т=250...340 К, ?=0,66...1,05 кг/м3.
Выполняемые функции и технические характеристики:
Корректоры рассчитаны на работу совместно с датчиками расхода, объема, перепада давления, давления и температуры газа, а также, при необходимости, с датчиками плотности, влажности и удельной теплоты сгорания.
Корректоры могут обслуживать до двенадцати трубопроводов. Непосредственно к прибору могут быть подключены:
- восемь преобразователей с выходными сигналами тока 0-5, 0-20 или 4-20 мА;
- четыре преобразователя с выходным импульсным или частотным сигналом 0-5 кГц;
- четыре термопреобразователя сопротивления с характеристикой 50П, Pt50, 100П, Pt100, 50М, 100М.
Для модели 761.2 посредством адаптеров АДС97, подключаемых по дополнительному интерфейсу RS485, количество входов для подключения датчиков может быть увеличено.
Адаптер АДС97 имеет 4 входа для подключения датчиков расхода с импульсными выходными сигналами, 4 входа для подключения датчиков различного назначения с унифицированными токовыми выходными сигналами, 4 входа для подключения термопреобразователей сопротивления. К корректору СПГ761.2 можно подключить один или два адаптера АДС97.
Корректоры осуществляют непрерывный контроль входных электрических сигналов и параметров потока газа. Любые недопустимые отклонения параметров и сигналов от нормы фиксируются в архиве диагностических сообщений с привязкой по времени. Средние и суммарные значения измеряемых и вычисляемых параметров заносятся в архивы, причем, с привязкой к расчетному дню и часу.
Существует три типа архивов, имеющие различную глубину хранения:
- часовые архивы - 1080 ч;
- суточные архивы - 366 сут.;
- месячные архивы - 24 мес.
В специальных архивах ведется учет полного времени работы, перерывов электропитания и изменений настроечных параметров.
Приборы имеют два уровня защиты данных: пароль и защищенный пломбой механический переключатель. Время последнего включения и выключения переключателя защиты данных фиксируется программой прибора и не может быть изменено пользователем.
Для реализации коммуникационных возможностей приборы снабжены интерфейсами: RS232C, оптическим по стандарту IEC1107, одним (мод.761.1) или двумя (мод. 761.2) RS485. Максимальная скорость обмена данными по всем интерфейсам равна 57600 бод.
Второй интерфейс RS485 в модели 761.2 предназначен, главным образом, для подключения адаптеров - расширителей АДС97, но может применяться и для объединения приборов в сеть.
Программные средства СПСеть®, ПРОЛОГ, ОРС-сервер «ЛОГИКА» поддерживают работу с новыми приборами. Программа ТЕХНОЛОГ поддерживает их в части автоматизации процедур поверки.
