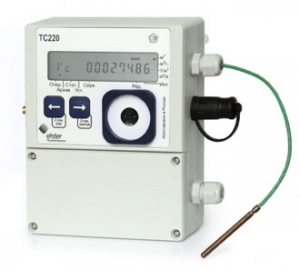

Электронный корректор объема газа ТС220 (TC220) для установки на газовые счетчики

Выполняемые функции и технические характеристики корректора TC 220:

Учет объема газа при рабочих условиях;

Вычисление стандартного объема газа;

Мониторинг несанкционированного вмешательства;

Сравнение счетных импульсов от первичного преобразователя расхода газа;

Измерение температуры газа;

Вычисление коэффициента коррекции;

Сигнализация о нештатных ситуациях (несанкционированное вмешательство, нарушение границ измеряемых параметров и т. п.);

Формирование выходных импульсов, количество которых пропорционально значению выбранного счетчика.

Архивация накопленных данных.

Передача данных по оптике и интерфейсам RS232/RS485, а также по GSM/GPRS каналам.

Межповерочный интервал 5 лет.

Отличительные особенности электронного корректора объема газа ТС220 (TC220):

• Учет объема газа при рабочих условиях;
• Вычисление стандартного объема газа;
• Мониторинг несанкционированного вмешательства;
• Сравнение счетных импульсов от первичного преобразователя расхода газа;
• Измерение температуры газа;
• Формирование архива объемом около 2300 записей с интервалом час, день или месяц;
• Сигнализация о нештатных ситуациях (несанкционированное вмешательство, нарушение границ измеряемых параметров и т. п.);
• Формирование выходных импульсов, количество которых пропорционально значению выбранного счетчика.
• Вычисление коэффициента коррекции.
• Двух кнопочная клавиатура для удобной навигации по спискам меню.
• Раздельный учет расхода при номинальном и нештатном режимах.
• Архивирование значений параметров расхода газа (стандартный Vс и рабочий V объемы газа, давление Р, температура Т, коэффициент коррекции С, статусная информация), необходимых для коммерческого учета.
• Просмотр архива на дисплее корректора и передача на персональный компьютер.
• Протокол обмена с персональным компьютером или мобильным считывающим устройством, соответствующий международным стандартам (ГОСТ Р МЭК 61107).
• Автономное питание.
• Замена элемента питания без потери данных.
• Оптический интерфейс, не требующий коммутации проводов.
• Проводной последовательный интерфейс RS232/RS485.
• Протокол передачи данных в соответствии с международным стандартом ГОСТ Р МЭК 61107.
• Оптимизирован для подключения коммуникационных модулей БПЭК-03/Т, БПЭК-04/ТС.
• Встроенная в корректор функция передачи данных по GPRS каналу (через коммуникационные модули БПЭК-03/Т, БПЭК-04/ТС).
• Cрок работы от встроенного элемента питания более 5 лет при стандартных условиях.
• Замена элемента питания без потери данных.
• Возможность подключения внешнего источника питания постоянного тока +5...9В.
• Взрывозащищенное исполнение.
• Класс защиты IP 65.
• Температура окружающей среды -30°С до +60°С.
• Два счетно-импульсных входа предназначенных для подключения герконов или транзисторных ключей.
• Два импульсных выхода предназначены для выдачи импульсов, количеством пропорциональным расходу газа, или для работы в сигнальном (статусном) режиме

Унифицированная конструкция корпуса корректора ТС 220 позволяет устанавливать прибор на все типы механических счетчиков газа, выпускаемых ООО “ЭЛЬСТЕР Газэлектроника”. Предлагаемые комплекты монтажных частей предназначены для установки на счетчики газа СГ, TRZ, RVG, BK, на трубопровод или на стену. Вариант монтажа оговаривается в процессе формирования заказа. Совместимость с программным обеспечением СОДЭК, WinPADS.
