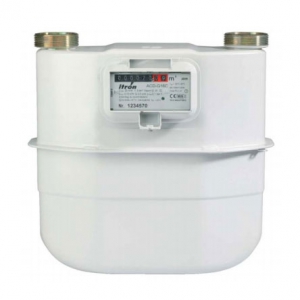

Счётчик газа ВК-G65 Ду80 коммунальный мембранный
Производитель: Itron GmbH, Германия
Технические характеристики коммунальных газовых счетчиков BK G65
| Параметры | G65 | ||
| Номинальный расход Qном. | 65 | ||
| Минимальный расход Qмин. | 0,4 | ||
| Относительная погрешность при расходе. | |||
| От Qмин. до 0,1 Qном. % | +/-3 | ||
| Свыше 0,1 Qном. до Qмакс. % | +/- 1,5 | ||
| Максимальное рабочее давление | 0,5 бар (50 кПа) | ||
| Температура окружающей среды С | -40...+55 | ||
| Масса | 29 | ||
| Межповерочный интервал, лет. | 10 | ||
| Габаритные размеры | 564*327*392 | ||
| Ду, мм | 80 | ||
Назначение: счётчики предназначены для коммерческого учёта количества потребляемого газа коммунальными службами.
Измеряемая среда: природный газ, пропан, бутан, инертные газы и другие неагрессивные, неоднородные по химическому составу газы.
Область применения: в коммунальном, бытовом хозяйстве и на предприятиях различных отраслей промышленности и в других сферах деятельности человека, требующих учёта потребляемого газа.
Принцип работы: Счётчик газа ВК-G65 состоит из измерительного механизма, корпуса и отсчётного устройства. Измерительный механизм состоит из набора камер со встроенными мембранами. Кривошипно-шатунный механизм преобразует поступательное движение мембран во вращательное, которое через муфту передаётся отсчётному устройству. Присоединение к трубопроводу фланцевое, с горизонтальным подводом и отводом газа.
Отличительные особенности: Газовый счетчик ВК-G65 построен по классической, хорошо зарекомендовавшей себя, надёжной схеме. Отличительной особенностью счётчика является наличие в конструкции специального золотникового распределителя шиберного типа. Небольшие по размерам золотники, тонкие перегородки распределителя газа позволяют получить высокую точность измерения и обеспечивают низкую чувствительность счётчика к загрязнениям измеряемой среды. В счётчике установлены подвижные диафрагмы, изготовленные из высококачественного синтетического материала, позволяющего сохранять диафрагмам форму и целостность. Счётчик оснащён устройством, препятствующем обратному ходу счётного механизма.
В конструкции счётчика газа ВК G65 применены самые современные и высококачественные материалы и покрытия, позволяющие обеспечить весьма малую потерю давления, низкий уровень шума при работе, минимальный износ подвижных деталей, высокую коррозионную стойкость металлических деталей.
Именно наличие оригинальная конструкция золотников и распределителя шиберного типа, высококачественные диафрагмы, сохраняющие свою форму в течение всего периода эксплуатации, детали и узлы счетчика, изготовленные с высокой степенью точности, позволяют обеспечить стабильную работу самого прибора, низкую потерю давления и его высокую чувствительность.
Счётчик газа ВК G65 не требует технического обслуживания, надёжен и предназначен для длительного срока эксплуатации.
Для дистанционной передачи информации к газовому счётчику может быть присоединён низкочастотный датчик импульсов (геркон) типа IN-Z61, срабатывающий от магнитной вставки, встроенной в младший разряд счётного механизма.
