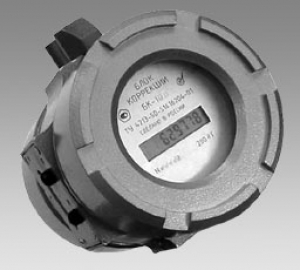

Электронные корректоры объёма газа БК БК-1,6; БК-2,5; БК-4; БК-6; БК-10; БК-16 (с датчиком изб.давления); БК-1,6А; БК-2,5А; БК-4А; БК-6А; БК-10А; БК-16А (с датчиком абс.давления)
Производитель: ООО ЭПО "Сигнал"
| Наименование параметра | БК-1,6* | БК-2,5 | БК-4 | БК-6 | БК-10 | БК-16 |
| Диапазоны измерения абсолютного (избыточного) давления, кгс/см2 | 0-1,6 | 0-2,5 | 0-4 | 0-6 | 0-10 | 0-16 |
| Приведенная погрешность канала измерения давления, % | ±0,25 | |||||
| Абсолютная погрешность измерения температуры,oС | ±0,5 | |||||
| Относительная погрешность приведения измеряемого объёма газа к нормальным условиям, % | ±0,4 | |||||
| Рабочий диапазон температур,oС | от -40 до +50 | |||||
| Температура измеряемой среды,oС | от -20 до +50 | |||||
| Интерфейс | RS 232/ RS 485 | |||||
| Архивы: | Среднечасовые - 45 сут. | |||||
| Среднесуточные - 3 мес. | ||||||
| Нештатные ситуации - 300 записей | ||||||
| Межповерочный интервал, лет | 3 | |||||
|
* БК-1,6 (А); -2,5 (А); -4 (А); -6 (А); -10 (А); -16 (А) БК с датчиком абсолютного давления имеют маркировку БК-1,6(-2,5, -4, -6, -10, -16)А |
||||||
 |
||||||
Шифры блоков в зависимости от используемого датчика давления, соответствующие им диапазоны измерения давлений и перегрузочные давления
| Шифр блока | Рабочие диапазоны измерения абсолютного и избыточного давления, кгс/см2 | Избыточное перегрузочное давление, кгс/см2 |
|
БК-1,6А БК-2,5А БК-4А БК-6А БК-10А БК-16А |
1,0-1,6 1,0-2,5 1,0-4 1,5-6 2,5-10 4,0-16 |
2,0 3,0 5,0 7,0 12,0 16,0 |
|
БК-1,6 БК-2,5 БК-4 БК-6 БК-10 БК-16 |
0,4-1,6 0,6-2,5 1,0-4 1,5-6 2,5-10 4,0-16 |
3,2 5,0 12,0 12,0 16,0 16,0 |
Назначение: БК предназначен для измерения, вычисления и индикации объёма и расхода газа, прошедшего через турбинный счётчик газа, и приведения их к стандартным условиям по ГОСТ 2939-63.
Область применения: газораспределительные сети промышленных предприятий и объектов коммунального хозяйства.
Исполнение: С датчиком абсолютного давления;
с датчиком избыточного давления
ПРЕИМУЩЕСТВА:
- высокая метрологическая стабильность;
- архивация среднечасовых значений давления, температуры и коэффициента сжимаемости за истекшие 45 суток;
- при неисправности датчиков давления и температуры использование в расчете договорных значений давления,
- температуры и коэффициента сжимаемости, оговоренных между поставщиком и потребителем;
- защита от несанкционированного вмешательства;
- возможность наращивания системы (подключение ПЭВМ, модема для передачи данных);
- встроенный автономный источник питания с ресурсом батарей более 5 лет;
- Исполнение взрывобезопасное со спецзащитой 1ЕхsibIIAТ4X.
- удобство монтажа;
- доступная цена.
