Измерительные комплексы на базе турбинных счетчиков СГ (СГ-ЭК-Т1)

Цена

По запросу -.

Производитель: ООО "Газэлектроника", г. Арзамас

Измерительные комплексы СГ-ЭК-Т1/250,400,650,800,1000, 1600, 2500/7,5

Область применения:

учет (в том числе при коммерческих операциях) рабочего и приведенного к нормальным условиям объема природного газа;

измерение и контроль расхода газов в напорных трубопроводах газораспределительных пунктов и станций (ГРП, ГРС), теплоэнергетических установок и других технологических объектов в газовой и других отраслях

могут быть использованы для измерения одно- и многокомпонентных газов, неагрессивных к материалам деталей, соприкасающихся с измеряемой средой.

турбинный счетчик газа типа СТГ;

Основные технические характеристики:

параметры	тип комплекса
параметры	G100	G200	G250	G400	G800	G1000	G1600	G2500
Ду, мм	50	80	80	100	150	150	200	200
Максимальный расход Q_макс, м³/ч	100	200	250	400	800	1000	1600	2500
Минимальный расход Q_мин, м³/ч	-	10	12,5	20	40	50	80	125
Рабочее давление, МПа Максимальное давление, МПа Перепад давления, МПа не более	1,2 1,6-7,5 0,8
Температура измеряемой среды,^оС	-20...+50
Температура окружающего воздуха,^оС	-40...+50
Присоединительные размеры фланцев, мм
наружный межцентровой D отверстий (кол-во отверстий)	160 125 18 (4)	195 160 18 (8)		215 180 18 (8)	280 240 22 (12)		335 295 22 (12)	316 б/фланц. исполн.

Назначение: измерительные комплексы предназначены для учета расхода природного газа посредством автоматической электронной коррекции показаний турбинного счетчика СГ по температуре, давлению и коэффициенту сжимаемости измеряемой среды, с учетом вводимых вручную значений относительной плотности газа, содержания в газе азота и углекислого газа, удельной теплоты сгорания газа.
Гарантии изготовителя: изготовитель гарантирует соответствие требованиям технических условий при соблюдении потребителем условий транспортирования, хранения и монтажа.

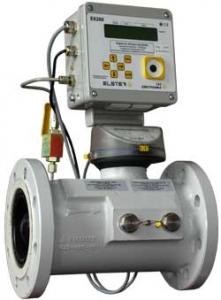

Описание: Измерительный газовый комплекс СГ-ЭК состоит из турбинного счетчика газа СГ-16М и электронного корректора ЕК-260 фирмы "Эльстер" (Германия) с встроенным в корпус датчиком абсолютного давления и датчиком температуры типа РТ-100, вмонтированным в корпус счетчика газа СГ-16М. Измерительный газовый комплекс СГ-ЭК является законченным узлом коммерческого учета газа обеспечивающим уменьшение суммарной погрешности измерения по сравнению с узлами учета на базе счетчиков РГ, ТГС, СГ-16 и узлами учета газа на базе стандартных диафрагм. Измерительный газовый комплекс СГ-ЭК полностью соответствуют требованиям правил пр 50.2.0.19-96 и международных рекомендаций (oiml r6, oiml r32) к приборам коммерческого учета газа, полностью адаптированы к условиям эксплуатации в России. Измерительный газовый комплекс СГ-ЭК имеет маркировку взрывозащиты 1Ex ib IIB T1 и может применяться во взрывоопасных зонах, в которых возможно образование взрывоопасных смесей категории IIA и IIB группы Т1.
