Измерительные комплексы на базе ротационных счетчиков RVG (СГ-ТК)
Производитель: Арзамас
Основные технические характеристики:
Диапазон измеряемых расходов:
для счётчиков газа типа СГ: от 10 м3/ч до 2500 м3/ч;
для счётчиков газа типа RVG: от 0,8 м3/ч до 400 м3/ч;
для счётчиков газа типа ВК (G10 G100): от 0,1 м3/ч до 160 м3/ч.
Подстановочное значение рабочего давления:
для счётчиков газа типа ВК - до 50 кПа;
для счётчиков газа типа СГ и RVG для коммерческого учёта газа: до 0,2 МПа;
для счётчиков газа типа СГ и RVG для технологического учёта газа: до 0,6 МПа.
Диапазоны температур окружающей и измеряемой сред определяются соответствующими диапазонами температур счётчиков газа и электронного корректора.
Погрешность измерения рабочего и стандартного объёмов газа определяется погрешностью измерения счётчиком рабочего объёма газа и погрешностью пересчёта корректором рабочего объёма газа к стандартным условиям.
Назначение: Коммерческий и технологический учет рабочего и приведенного к стандартным условиям объема природного газа и других неагрессивных, сухих и очищенных, одно- и многокомпонентных газов на газораспределительных пунктах и станциях (ГРП, ГРС), теплоэнергетических установках и других технологических объектах в различных отраслях промышленности и коммунально-бытового хозяйства.
Состав:
Поставляется в следующих вариантах:
счётчик газа типа СГ и температурный корректор ТС210* (установка корректора на корпус счётчика или на трубопровод рядом со счётчиком в зависимости от типоразмера счётчика);

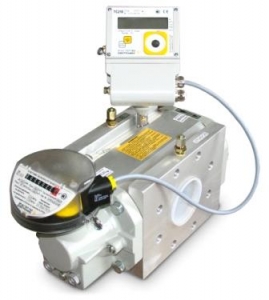

счётчик газа типа RVG и температурный корректор ТС210 (установка корректора на корпус счётчика);
счётчик газа типа BK и температурный корректор ТС210 (установка корректора на корпус счётчика или на трубопровод рядом со счётчиком);
* - Производство температурных корректоров ТС-90/Т(К), используемых ранее для установки на все перечисленные типы счётчиков, к настоящему времени прекращено.
