Промышленные турбинные счетчики СТГ-50-100 СТГ-80-160 СТГ-80-250 СТГ-80-400 СТГ-100-250 СТГ-100-400 СТГ-100-650 СТГ-150-650 СТГ-150-1000 СТГ-150-1600
Производитель: Совместная разработка ЭПО "Сигнал" (г. Энгельс, Россия) и "Actaris Metering Systems" (Германия)
Основные технические характеристики:
| Измеряемая среда | Природный газ по ГОСТ 5542-87, азот, воздух и др. неагрессивные газы плотностью не менее 0,67 кг/м3 |
| Максимальное давление, МПа (кгс/см2) | 1,6 (16) |
| Рабочее давление, МПа (кгс/см2), не более | 1,2 (12) |
| Температура измеряемой среды и окружающего воздуха, °С | -30 … +60 |
|
Пределы допускаемой основной и относительной погрешности, %: - от Qmin до 0,2 Qmax - от 0,2 Qmax до Qmax |
±2 ±1 |
| Срок службы, лет, не менее | 12 лет |
 |
|
Габаритные и присоединительные размеры
| Обозначение счетчика | Ду, мм | Размеры, мм | ||||||
| L | B | C | E | D | D1 | d | ||
| СТГ-50-100 | 50 | 150 | 60 | 45 | 172 | Ø165 | Ø125 | Ø18 |
|
СТГ-80-160 СТГ-80-250 СТГ-80-400 |
80 | 240 | 100 | 60 | 163 | Ø200 | Ø160 | Ø18 |
|
СТГ-100-250 СТГ-100-400 СТГ-100-600 |
100 | 300 | 125 | 85 | 177 | Ø220 | Ø180 | Ø18 |
|
СТГ-150-650 СТГ-150-1000 СТГ-150-1600 |
150 | 450 | 185 | 125 | 202 | Ø285 | Ø241 | Ø22 |
|
|
|
|
|
|
|
|
|
|
Потери давления при максимальном расходе
| Обозначение счетчика | Диаметр условного прохода, Ду, мм | Потеря давления при Qмакс, ?Р, Па |
| СТГ-50-100 | 50 | 1700 |
|
СТГ-80-160 СТГ-80-250 СТГ-80-400 |
80 |
500 1100 2300 |
|
СТГ-100-250 СТГ-100-400 СТГ-100-600 |
100 |
650 1150 2400 |
|
СТГ-150-650 СТГ-150-1000 СТГ-150-1600 |
150 |
750 1350 2450 |
/td/td height=font-family:
br /

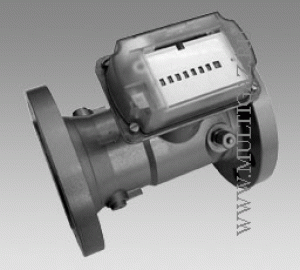

Назначение: Счётчики предназначены для измерения объёма природного газа и других неагрессивных сухих газов в напорных трубопроводах газораспределительных пунктов и станций (ГРП, ГРС), теплоэнергетических установок и других технологических объектов в газовой и других областях промышленности на газораспределительных станциях, газораспределительных пунктах, котельных и других узлах учета.
Конструктивные особенности:
Счетчики собраны на Российском предприятии из немецких комплектующих по технологии "Actaris Metering Systems";
Являются аналогом счетчиков TZ Fluxi 2000;
Корпус из алюминиевого сплава;
Встроенный струевыпрямитель;
Встроенный импульсный выход;
Корпус имеет два штуцера с резьбой для подсоединения датчика давления и датчика температуры;
Прямые участки при монтаже счетчика - 2 Ду перед счетчиком и 1 Ду после;
Динамический диапазон измерения Qmin:Qmax: от 1:10 до 1:30;
Возможность установки на вертикальном участке ;
Температурный диапазон - от - 30 до +60° С;
Межповерочный интервал - 6 лет.
