Корректор объема газа microELCOR-2

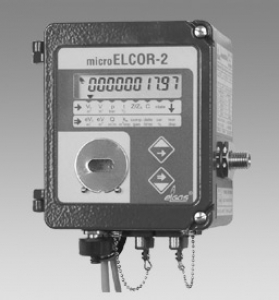

Корректор объема газа microELCOR-2
Цена
По запросу руб.-. Купить

Производитель: -

Особенности:

- Идеальный корректор для коммерческого учёта газа
- Возможность подключения внешнего питания
- Вывод данных напрямую на принтер
- Выгодное отношение цена / качество
- Несложное управление
- Малые габариты и вес
- Погрешность типически < ±0,15 % от измеряемой величины при 20 °С
- Рабочие температуры от –25 °С до +60 °С
- Большая емкость разных видов архивов
- Использование для взрывоопасной среды II 2G EEx ia IICT4/T3
- ЕС сертификат FTZb 05 АТЕХ 0153Х
- Исполнение ПТЗ, ПТ или Т корректор
- Несложный монтаж
- Высокая надежность
- Несколько вариантов исполнения по заказу потребителя
Основное описание

Корректор microELCOR-2 является прибором, предназначенным для приведения эксплуатационного объема газа к нормальным условиям по уравнению состояния газа. Для этих целей считываются импульсы от счетчика газа и измеряется температура и давление газа. Корректор может работать в качестве ПТЗ, ПТ или Т-корректора. С точки зрения метрологии соответствует положениям о рабочем средстве измерения закона № 505/1990 Сб. о метрологии, в редакции и последующих директив ЕС.
Для измерения расхода природного газа в приборе реализованы алгоритмы вычисления коэффициента сжимаемости, в соответствии со стандартами AGA NX-19, AGA NX-19 mod, AGA8-G1, AGA8-G2 или SGERG-88.
Конфигурация прибора кроме того позволяет измерение и наблюдение дальнейших величин. Объем, измеренный газовым счетчиком, пересчитываете и приводится к нормальным условиям по уравнению:
Vb = p / pb · Tb / T · Zb / Z · V, где
Vb — Нормированный объем (приведенный к нормальнымусловиям), м2;
V — Эксплуатационный объем (НЧ выход из счетчика газа);
Т — Абсолютная температура газа, К;
р — Абсолютное рабочее давление, кПа;
pb — Абсолютное нормальное давление, кПа;
Тb — Абсолютная нормальная температура, К;
Z — Фактор сжимаемости при условиях эксплуатации;
Zb — Фактор сжимаемости при нормальных условиях.

Измерение давления

Давление измеряется компенсированным преобразователем давления с пьезорезистивным датчиком давления из кремния. Преобразователь встроенный, подключение давления с помощью резьбы М12?1,5. Диапазоны:
80—520 кПа (по спецзаказу 80—300 кПа);
200—1000 кПа (по спецзаказу 200—520 кПа);
400—2000 кПа (по спецзаказу 300—1000 кПа);
700—3500 кПа;
1400—7000 кПа.
Измерение температуры

Измерение температуры производится в тот же момент, что и измерение давления. Температура измеряется при помощи двухпроводникового датчика температуры Pt 1000 (диаметр зонда 5,5 мм, длина 100 мм), прочно подключенного к корректору при помощи экранированного кабеля длиной 2,5 м, по спецзаказу длина может быть увеличена до 12 м. Диапазон измерения температуры от –25 °С до +60 °С.
Входы и выходы прибора

Корректор microELCOR-2 оснащен одним прочно встроенным преобразователем давления и подключенным датчиком температуры.
Имеются цифровые входы:
- импульсный вход для подключения НЧ выхода счетчика газа;
- бинарным входом для сигнала несанкционированного вмешательства в счетчик газа.
Для коммуникации с системами телеметрии прибор оснащен:
- последовательными интерфейсами RS-232 и RS-485;
- разнообразными коммуникационными протоколами для несложного адаптирования к коммуникационным системам.
Прибор стандартно оснащен генератором выходных импульсов V, Vb и выходом сигнала тревоги Err. С помощью поставляемого коммуникационного программного обеспечения возможно включить или выключить выходные импульсы. Конфигурация прибора проводится при помощи программы для ПК (программа входит в состав поставки). Кроме того, программа позволяет считывать мгновенные значения и содержание архивов. При необходимости возможно подключение внешнего питания с помощью искробезопасных источников JBZ-01 или DATCOM-K1/К2. Интерфейсы для коммуникации: RS-232, RS-485, инфра интерфейс IEC-1107 (HIE-01) и инфракрасный интерфейс IrDA® (по заказу).

Питание

В установленном режиме работы прибор выдерживает работу от внутренней батареи в течение 6 лет. Корректор microELCOR-2 производит измерение и пересчет с периодом 10, 15, 20 или 30 секунд при питании от батареи. В случае необходимости можно использовать внешнее питание, которое позволяет прибору работать неограниченное время при любой частоте сеансов коммуникации. При внешнем питании microELCOR-2 производит измерение и пересчет каждые 2 секунды. Во взрывоопасных зонах рекомендуется для внешнего питания использовать сертифицированные искробезопасные источники QBZ-01, DATCOM-K1/K2 с напряжением от 4,7 до 10 В. Во взрывобезопасной зоне можно применить источники с напряжением от 4,7 до 15 В.
Измерение объема

Корректор microELCOR-2 вычисляет количество НЧ импульсов от счетчика газа (сухой контакт или Wiegand), которое умножается на весовой коэффициент импульса счетчика газа. После измерения текущего давления и температуры и после произведения пересчета это значение учитывается как состояние рабочего объема счетчика. Диапазон частоты входных импульсов составляет от 0 до 4 Гц.
Сигнализация ошибок

pb

Корректор microELCOR-2 указывает и записывает различные состояния
ошибок:
- несанкционированное вмешательство в газовый счетчик;
- заполнение архива настроек;
- низкая емкость батареи;
- давление и температура вышли из допустимых пределов;
- превышение верхнего предела расхода.

Коммуникация

Прибор стандартно обеспечивает коммуникацию с ПК на месте при помощи инфракрасной головки (HIE-01), дополнительно возможно провоизводить коммуникацию с ПК или вывести данные на печать на принтер Epson LX300+ при помощи последовательного интерфейса RS232/485 (разъем CANON 9 pin). Во взрывоопасной зоне может применяться только интерфейс RS485 в сочетании с разделяющим модулем (DATCOM-S1,2 или DATCOM-К1,2).
Память

Измеряемые данные, которые актуализируются избирательно после 5, 10, 15, 20, 30 и 60 минут, сообщения ошибок и диагностики — все записывается в память EEPROM. В архивы, разделенные по содержанию, записываются данные в стандартном или расширенном формате:
дата и время;
средняя температура и давление;
эксплуатационный и нормированный объемы;
запасный эксплуатационный и нормированный объемы.
Месячный архив:
Количество записей: 21 запись.
Актуализация: 1 час.
Дополнительно записываемые значения:
- постоянная газового счетчика;
- сутки и время максимального эксплуатационного расхода.
Суточный архив: 3072 записей (96 месяцев).
Часовой архив: 25344 записей (34 месяца).
Архив состояний: содержит возникновение и окончание шибки, дату и время (500 записей).
Архив настроек содержит изменения параметров в виде: предыдущее значение, текущее значение, эксплуатационный и нормированный объем, эксплуатационный и нормированный запасный объем, дата, время и идентификация (минимум 500 записей). Информацию, сохраненную в архивах, возможно просмотреть на ПК при помощи программы после считывания содержания архивов
Дисплей

Прибор оснащен 10-ти символьным цифровым жидкокристаллическим дисплеем (ЖКД). Дисплей активируется после нажатия любой клавиши и позволяет просматривать мгновенные измеряемые величины и настроенные параметры. При питании от батареи изображение на дисплее выключается приблизительно после 1,5 минуты, если в течение этого времени не произойдет нажатие какой-либо клавиши. При питании от внешнего источника дисплей работает постоянно. После истечения 4,25 минуты (если не была нажата какая-либо клавиша) отображение возвращается на основное отображение нормированного объема.
Переключатель функции

Переключатель размещен на боковой стороне прибора под крышкой, которую можно защитить пломбой пользователя или поставщика.
Позиции переключателя:
OFF — режим транспортировки, прибор не производит никаких измерений, сохраняются архивы, идет время, нельзя проводить коммуникацию;
SET — режим настройки, не происходит измерение, сохраняются архивы, идет время, разрешена настройка при помощи коммуникации с ПК;
RUN — рабочий режим, прибор производит измерение и пересчет, идет актуализация архивов, идет время, разрешено считывание данных при помощи коммуникации.

Технические характеристики:

• Габариты (ш ? в ? г): 100 ? 120 ? 70 мм.
• Вес: около 1,2 кг.
• Класс защиты: IP65 по EN 60529.
• Рабочая температура: от –40 °С до +60 °С.
• Международный сертификат для взрывоопасной среды: FTZU 05 ATEX 0153 по EN 60079-10.
• Взрывобезопасное исполнение: II 2G EEx ia IIC T4/T3 по EN 50014.
• Тип батареи питания: LP-03 (литиевая, с чипом: 3,6 В, 16,5 Ач).
• Работоспособность батареи: не менее 6 лет.
• Возможность внешнего питания: рекомендуемые блоки питания JBZ-01, DATCOM-K1/K2:
- для взрывоопасной среды 4,7-10 В;
- для взрывобезопасной среды 4,7-15 В.
• Общая погрешность: < 0,5 %, фактически 0,15 % при 20 °С.
• Вычисление коэффициента сжимаемости: AGA NX-19, AGA NX-19 mod, AGA8-G1, AGA8-G2, SGERG-88.
• Измерение давления: строенный преобразователь абсолютного давления.
• Измерение температуры: датчик Pt1000, диапазон от –25 °С до +60 °С или –40 °С до +60 °С.
• Комплектация:
- гильза датчика температуры длиной 100 мм,
- бобышка для установки датчика давления,
- монтажная плата для установки корректора на трубу, стену или счетчик,
- программа для настройки и обработки данных для Windows 98, ME, 2000, XP,
- кабель для подключения ПК, длина 1 м,
- трехходовой кран Dn 3 Pn 100.
дополнительно по спецзаказу:
- возможность индикации и несанкционированного вмешательства в счетчик газа,
- возможность считывания с дублирующего счетного устройства счетчика газа,
- внешний источник питания,
- кабель для подключения принтера или модема.

• Межповерочный интервал: 5 лет.
• Гарантийный срок: 12 мес.
• Зарегистрирован в Госреестре СИ.
