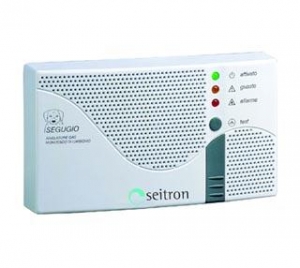

Сигнализатор загазованности SEITRON RGDMETMP1

Сигнализатор загазованности на метан (пропан-бутан), порог срабатывания 5-20% НКПР, выходное реле 6(1)А250V~, световая и звуковая сигнализация, возможность подключения внешнего сенсора SGA, возможность подключения аккумуляторной батареи резервного питания типа ACCSGB6A, напряжение питания 230V~, степень защиты IP40.

В выключенном состоянии сигнализатора загазованности контакты 1-3 замкнуты. При подаче напряжения срабатывает встроенное реле и замыкаются контакты 1-2. Каждые 15 секунд детектор измеряет концентрацию метана в воздухе. При достижении уровня 5...20% НКПР (нижний концентрационный предел распространения), зажигается красный индикатор на лицевой панели прибора. Если превышение допустимой концентрации длится более 15 секунд, включается звуковой сигнал, срабатывает внутреннее выходное реле, к которому могут быть подключены дополнительное сигнализирующее и защитное оборудование. После падения концентрации ниже аварийного уровня контакты реле возвращаются в исходное положение (контакты 1-2). Если при работе сигнализатора загазованности исчезает напряжение питания реле срабатывает как при аварии (замыкаются контакты 1-3). Если горит зеленый светодиод на панели - детектор готов к работе.

Газосигнализаторы SEITRON RGDMETMP1 имеют схему самопроверки, которая гарантирует высокую надежность: если на лицевой панели горит желтая лампочка, это означает, что чувствительный элемент неисправен или не подключен. Эти детекторы имеют кнопку тестирования и блокировки. Для тестирования необходимо нажать кнопку и держать ее по крайней мере 5 секунд, при этом, если детектор исправен, происходит включение сирены, срабатывание реле и включение красной лампочки на 2 секунды. Для блокировки необходимо нажать кнопку кратковременно, при этом происходит блокировка сирены и реле на 10 минут. В этом режиме зеленая лампочка мигает.

Для подсоединения электрических проводов удалите пластмассовую накладку, на передней панели детектора, отвинтите винт и снимите панель. Выполните электрическое подключение в соответствии со схемой. Следует учесть, что работа детектора зависит от его расположения в помещении. Детектор следует устанавливать над местами возможной утечки природного газа (над горелкой, над ГРУ). Избегайте установки детектора в местах, где может быть прямой поток дыма или паров, а также возле окон или дверей где может быть сквозняк.

Чтобы обеспечить высокую надежность в течении всего срока службы чувствительного элемента газосигнализатора SEITRON RGDMETMP1, очищайте сенсор (для этого необходимо открыть устройство) хлопчатобумажной тканью, смоченной в спирте, примерно один раз в три месяца.

Сертификат об утверждении типа средств измерений IT.C.31.001.A №11719. Газосигнализатор SEITRON RGD MET MP1 внесен в реестр средств измерений под номером 22510-02.
