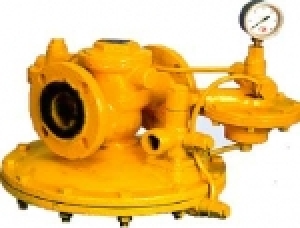

Регуляторы давления газа РДБК-1-50/25, РДБК-1-50/35, РДБК-1-100/50
Производитель: ООО "Газапарат"
Назначение: Регулятор давления газа предназначены для редуцирования высокого и среднего давления до значения необходимого потребителю и поддержания заданного давления "после себя" на заданном уровне для природных, искусственных и других неагрессивных газов.
Устройство и принцип работы: В комбинированном регуляторе скомпонованы, соединены и независимо работают устройства: непосредственно регулятор давления, автоматическое отключающее устройство, предохранительный клапан.
Основные технические характеристики:
| Модель регулятора | Диаметр условного прохода Ду, мм | Максимальное входное давление, МПа | Диапазон настройки выходного давления, КПа (МПа) | Диаметр седла, мм | Пропускная способность при входном давлении 0,1 МПа, м3/час | Эффективная площадь мембраны регулирующего клапана, см2 | Габаритные размеры, мм | Масса, кг |
| РДБК-1-50/25 | 50 | 1,2 | 1...60 (0,001...0,06) | 25 | 320 | 500 | 230Х466Х278 | 39 |
| РДБК-1-50/35 | 50 | 1,2 | 1...60 (0,001...0,06) | 35 | 900 | 500 | 230Х466Х278 | 39 |
| РДБК-1-100/50 | 100 | 1,2 | 1...60 (0,001...0,06) | 50 | 1418 | 930 | 350Х537Х450 | 95 |
 |
|
|
|
|
|
|
|
|

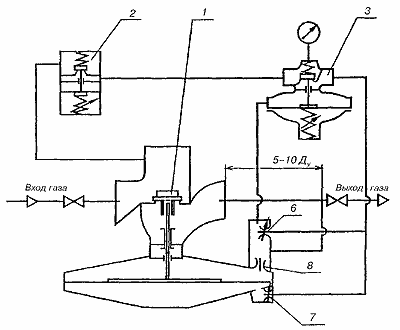

Схема регулятора давления газа PДБK1
1 — регулирующий клапан;
2 — регулятор управления прямого действия;
3 — регулятор управления низкого давления;
6, 7 — регулируемые дроссели;
8 — дроссель.
|
|
