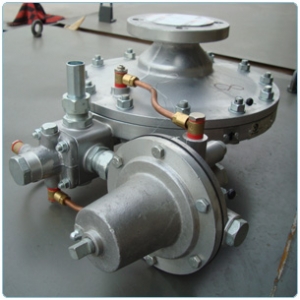

Регуляторы давления газа РДП-50, РДП-100, РДП-200

Регуляторы давления газа РДП-50, РДП-100, РДП-200
Цена
По запросу руб.-. Купить

Производитель: ООО "ПКФ Экс-Форма"

Регулятор давления газа РДП предназначен для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа и применяется в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.























Технические характеристики:

Наименование параметра или размера РДП-50 РДП-100 РДП-200
Регулируемая среда природный газ ГОСТ 5542 природный газ ГОСТ 5542 природный газ ГОСТ 5542
Диаметр условного прохода, мм 50 100 200
Диапазон входных давлений, МПа:
- исполнение Н
- исполнение В

0,05 - 1,2
0,1 - 1,2

0,05 - 1,2
0,1 - 1,2

0,05 - 1,2
0,1 - 1,2
Диапазон выходных давлений, МПа:
- исполнение Н
- исполнение В

0,0015 - 0,06
0,06 - 0,6

0,0015 - 0,06
0,06 - 0,6

0,0015 - 0,06
0,06 - 0,6
Коэффициент условной пропускной способности, Kv 30 120 400
Стабильность поддержания выходного давления, %, не более ± 5% ± 5% ± 5%
Соединение с газопроводом фланцевое ГОСТ-12820 фланцевое ГОСТ-12820 фланцевое ГОСТ-12820
Габаритные размеры, мм, не более:
- длина (с катушкой)
- ширина
- высота

230
440
520

350 (500)
480
615

420 (600)
620
795
Масса, кг, не более:
- без вставки
- со вставкой

20
-

55
67

80
110



Пропускная способность, м3
Pвх, МПа 0,05 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2
РДП-50 870 1160 1740 2320 2900 3480 4060 4640 5520 5800 6380 6960 7540
РДП-100 3480 4640 6960 9280 11600 13920 16240 18560 20880 23200 25520 27840 30100
РДП-200 11620 15480 23220 30960 38700 46440 54180 61920 69660 77400 85140 92880 100000



Регулятор давления газа комбинированный РДК-50Н

Регулятор давления газакомбинированный РДК-50Н предназначен для редуцирования давления газа и поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа. Регулятор РДК-50Н снабжен клапаном-отсекателем, обеспечивающим автоматическое отключение газа при аварийном повышении или понижении давления сверх допустимых значений.

Основные технические характеристики.
Наименование параметра или размера РДК-50Н
Регулируемая среда природный газ ГОСТ 5542
Диаметр условного прохода, мм 50
Диапазон входного давления, МПа 0,025 - 1,2
Диапазон настройки выходного давления, МПа 0,002 - 0,005
Стабильность поддержания выходного давления, %, не уже ±10
Давление настройки клапана-отсекателя, МПа, не уже:
- при повышении выходного давления
- при понижении выходного давления


0,0025 - 0,0075
0,001 - 0,0045
Тип соединения с газопроводом фланцевый
ГОСТ 12820
Строительная длина, мм, не более 230
Габаритные размеры, мм, не более:
- длина
- ширина
- высота

350
285
630
Масса, кг, не более 15



Таблица пропускной способности, м3/ч:
Рвх., МПа 0,05 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0 1,1 1,2
РДК-50/20Н 115 165 230 300 365 430 500 565 650 730 815 900 1000
РДК-50/30Н 350 500 700 900 1100 1300 1500 1700 1950 2200 2450 2700 3000
