Регуляторы давления РДБК, РДГ, РДУК, РДГД-20, РДП-50

Регуляторы давления РДБК, РДГ, РДУК, РДГД-20, РДП-50
Цена
По запросу руб.-. Купить

Производитель: ООО "Газстрой"

Регуляторы давления РДБК
Регуляторы давления РДГ
Регуляторы давления РДУК
Регуляторы давления РДГД-20
Регуляторы давления РДП-50

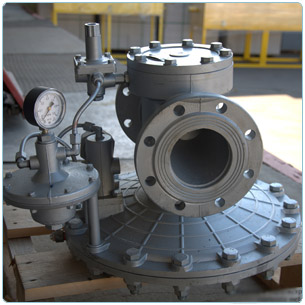

Регуляторы давления РДБК

Регуляторы давления газа типа РДБК предназначены для установки в газорегуляторных пунктах (ГРП) систем газоснабжения городских и сельских населённых пунктов, в ГРП и газорегуляторных установках ГРУ промышленных и коммунально-бытовых предприятий. Регуляторы обеспечивают снижение входного давления газа и автоматическое поддержание заданного давления на выходе, независимо от изменения расхода газа и входного давления.













Технические характеристики

Параметр

Наименование

 РДБК-1-25

РДБК-1п-25

РДБК-1-50

РДБК-1п-50

РДБК-1-100

РДБК-1п-100

Диаметр условного прохода, мм 25/32 25/32 50 50 100 100
Максимальное входное давление, МПа (кгс/см2) 1.2
Диапазон настройки выходного давления, кПа (кгс/см2) 1-60 30-600 1-60 30-600 1-60 30-600
Диаметр седла, мм 21 35 и 25 70 и 50
Пропускная способность при входном давлении 0,1 МПа, м3/ч, не менее 300 900 и 320 2816 и 1408
Эффективная площадь мембраны регулирующего клапана, см2 412 500 930
Габаритные размеры, мм строительная длина 200 230 350
ширина 330 466 537
высота 260 278 450
Фланцы по ГОСТ 12815-80 на условное давление, МПа 1.6
Масса, кг, не более 12 18 65

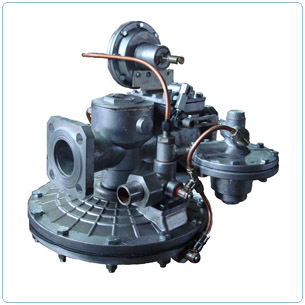

Регуляторы давления РДГ

Регуляторы давления газа типа РДГ предназначены для редуцирования высокого и среднего давления на низкое, автоматического поддержания выходного давления на заданном уровне, независимо от изменений расхода и входного давления, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх заданных значений.















Технические характеристики

Параметр

Наименование

РДГ-25В

РДГ-25H

РДГ-50В

РДГ-50H

РДГ-80В

РДГ-80H

РДГ-150В

РДГ-150H

Максимальное входное давление, МПа 1,2 1,2 1,2 1,2 1,2 1,2 1,2 1,2
Пределы настройки выходного давления, кПа 60-600 1-60 30-600 1-60 30-600 1-60 30-600 1-60
Диаметр седла, мм 25 25 25 35 50 64 105 105
Пропускная способность при входном давлении 0,1 МПа и выходном 0,001 МПа по газу с плотностью 0,72 кг/м3, м3/ч 340 340 450 900 1300 2200 5600 5600
Неравномерность регулирования, %, не более ±10 ±10 ±10 ±10 ±10 ±10 ±10 ±10
Пределы настройки давления срабатывания автоматического отключающего устройства, кПа при понижении выходного давления 10-30 0,3-3 3-30 0,3-3 3-30 0,3-3 3-30 0,3-3
при повышении выходного давления 70-700 3-70 0,03-0,7 1-70 0,03-0,7 1-70 37,5-160* 160-750* 1,4-12* 12-75*
Дуприсоединительного патрубка, мм входа - - 50 50 80 80 150 150
выхода - - 50 50 80 80 150 150
Строительная длина L, мм     365 365 502 502 570 570
Габаритные размеры, мм, не более длина I 385 385 440 440 560 560 750 750
ширина B 440 440 550 550 580 580 550 550
высота Н 435 460 350 350 436 436 717 713
Масса, кг, не более 44 46 80 80 80 80 162 162

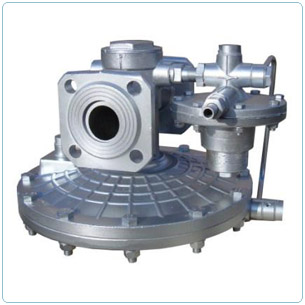

Регуляторы давления РДУК

Регуляторы давления универсальные Казанцева типа РДУК2 Ду 50, 100, 200 предназначены для снижения давления газа и автоматического поддержания заданного давления на выходе.















Технические параметры

Параметр

Наименование

РДУК-2В-50/35 РДУК-2Н-50/35 РДУК-2Н-100 РДУК-2В-100 РДУК-2Н-200 РДУК-2В-200
Диаметр условного прохода, мм 50 50 100 100 200 200
Максимальное входное давление, МПа (кгс/см2) 1,2(12) 1,2(12) 1,2(12) 1,2(12) 1,2(12) 1,2(12)
Диапазон настройки выходного давления, кПа (кгс/см2) 30-600 1-60 1-60 30-600 1-60 30-600
Диаметр седла, мм 35 35 50, 70 50, 70 105, 140 105, 140
Габаритные размеры, мм строительная длина 230 230 350 350 600 600
ширина     464 464 650 650
высота     418 418 711 711
Фланцы (конструкция и размеры) по ГОСТ 12815-80 на условное давление, МПа 1,6 1,6 1,6 1,6 1.6 1.6
Масса, кг, не более     92 92 282 282

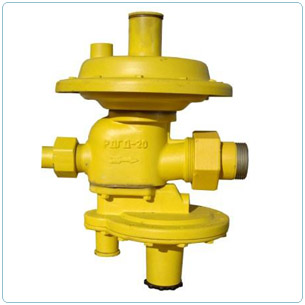

Регуляторы давления РДГД-20


Регулятор давления газа РДГД-20 предназначен для систем газоснабжения бытовых потребителей.

Он обеспечивает:
редуцирование среднего давления на низкое,
автоматическое поддержание низкого выходного давления на заданном уровне независимо от изменений расхода и входного давления,
автоматическое отключение подачи газа при аварийных повышении и понижении выходного давления сверх допустимых заданных значений.

Регулятор расчитан на устойчивую работу при воздействии температуры окружающего воздуха от минус 40 до +45 градусов по Цельсию и относительной влажности до +95%.







Технические параметры

Наименование параметра или размера

Величина

1. Регулируемая среда

природный газ

2. Входное давление газа, МПа

0,05 - 0,6

3. Выходное давление газа, кПа, (мм вод. ст.)

2,2 (220)

4. Пропускная способность регулятора при перепаде давления 0,1 МПа, м3/ч, не менее

40

5. Давление начала срабатывания сбросного клапана, кПа

2,9 - 3,2

6. Пропускная способность сбросного клапана при давлении 3,5 кПа, м3/ч, не менее

0,12

7. Давление срабатывания отключающего устройства, кПа:

при понижении выходного давления

при повышении выходного давления



0,7 -1,1

4,0 - 5,0

8. Габаритные размеры, мм:

высота*длина*ширина





310*245*188

9. Присоединительные размеры:

входного патрубка, Ду, мм

выходного патрубка, Ду, мм

сбросного патрубка, резьба



20

32

1/2

10. Масса, кг, не более

5

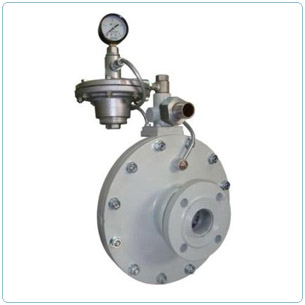

Регуляторы давления РДП-50

Регулятор давления газа прямоточный с условным проходом Ду=50, РДП-50 предназначен для редуцирования высокого или среднего давления, автоматического поддержания выходного давления на заданном уровне не зависимо от изменений расхода и входного давления. Применяется в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.















Технические параметры

Наименование параметра или размера
Величины по типам или исполнениям
РДП-50Н
РДП-50В
1. Регулируемая среда
Природный газ ГОСТ 5542-87
2. Диаметр условного прохода, мм
50
3. Максимальное входное   давление, МПа
1,2
4. Диапазон настройки выходного давления, МПа
0,001-0,06
0,06-0,6
5. Неравномерность регулирования % не более
±10
6. Тип присоединения к газопроводу
Фланцевое ГОСТ 12820-80
7. Габаритные размеры, мм, не более:
- длина
  - ширина
 -высота

230
440
620
8. Масса, кг, не более
20
