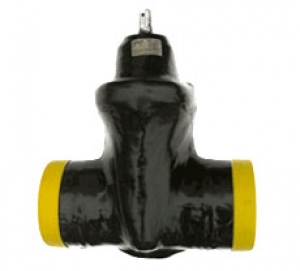

Задвижки газовые Duker со сварными концами. Тип 3004.
Производитель: -
Газовые задвижки Duker, производства Германия, стальные, для подземного использования, с PUR изоляцией, со сварными концами. Рабочее давление до 16 атм. Тип 3004. Поставляются в комплекте - ключ, ковер, телескопический шпиндель, подставка под ковер.
Задвижки газовые клиновые Duker 3004, PN16, запорного типа, в полиуретановой изоляции, идут со стальными концами под приварку, с ручным приводом, и предназначены для подземного использования.
Задвижки газовые Duker 3004 предназначены для открытия или закрытия движения потока газа в трубопроводе за счет поворота управляющего штурвала.
Область применения задвижек: подземные трубопроводы для природного газа.
Технические характеристики
Рабочая среды: природный газ.
Диапазон температур рабочей среды: -20ºС ... +50ºС
Максимально допустимое давление: PN 16 кг/см2
Наружное покрытие: полеуретан - PUR
Срок службы: 50 лет
Гарантийный срок: 10 лет
Материалы основных частей задвижек для газа Duker 3004:
- крышка: EN-GJS-500-7
- крышка: EN-GJS-500-7
- корпус: EN-GJS-400-18
- клиновый затвор: NBR/EN-GJS-500-7
- гайка шпинделя: СuZn35Ni2F44
- глухая гайка: - тип3004 EN-GJS-500-7 оцинкована
- глухая гайка: - тип3004 EN-GJS-500-7 оцинкована
- одтип 3000 CuZn35Ni3Mn2AIPb
- скользящая шайба: Hostaform
- зажим: тип3004,(3000) CuZn35Ni3Mn2AIPb
- уплотнительная О прокладка: NBR
- шпиндель: X20Cr13
- прокладка крышки: NBR
- цилиндрический винт: А2
- распорное кольцо: X10CrNi18-8
- клей: герметик
- распорное кольцо: тип3004,(3000): X10CrNi18-8
- защитная крышка: 3004 EPDM
- защитная крышка:3004(3000) TPE
- сварные окончания: P235G1TH
- наружное покрытие: PUR - полиуретан
Эксплуатация задвижек для газа Duker 3004
Задвижке не нужден в регулярый уход и обслуживание. Достаточно 1 раз в год задействовать задвижку, открыв ее и закрыв.
Для нормальной работы задвижки вполне достаточно обычного усилия руки человека. Не повышайте силу воздействия, это может привести к плохим последствиям!
Габаритные и присоединительные размеры
| DN | D | s | L (ETE) | H1 | a | Вес, кг |
| 40 | 48,3 | 2,6 | 385 | 200 | 14 | 9,6 |
| 50 | 60,3 | 2,9 | 420 | 225 | 14 | 12,5 |
| 80 | 88,9 | 3,2 | 280 | 270 | 17 | 19,2 |
| 100 | 114,3 | 3,6 | 300 | 295 | 19 | 24 |
| 150 | 168,3 | 4 | 350 | 373 | 19 | 43 |
| 200 | 219,1 | 4,5 | 400 | 458 | 24 | 67 |
| 250 | 273 | 5 | 450 | 591 | 27 | 115 |
| 300 | 323,9 | 5,6 | 500 | 725 | 27 | 16 |
Требуемая сила воздействия крутящего момента для закрытия и открытия задвижки Duker, тип 3004
| Номинальный размер. | Необходимых крутящий момент до герметизации | Мах.момент приведения в действие. |
| DN | Nm | Nm |
| 40 | <40 | 40 |
| 50 | <40 | 50 |
| 80 | 40 | 80 |
| 100 | 50 | 100 |
| 150 | <75 | 150 |
| 200 | <100 | 200 |
| 250 | <200 | 250 |
| 300 | <250 | 300 |
Сертификат соответствия
Разрешение на применение
Оптовые и розничные цены на задвижки газовые Duker со сварными концами, тип 3004 в нашем прайс-листе.
Цены в таблице указаны в EUR (с НДС). Курс ЦБ на день покупки.
| Наименование изделия | Цена / Количество | |
| 1 шт. | >2 шт. | |
| DN 50 | 1151 | 1096 |
| DN 80 | 1466 | 1396 |
| DN 100 | 1574 | 1499 |
| DN 150 | 2408 | 2293 |
| DN 200 | 3577 | 3406 |
| DN 250 | 5311 | 5058 |
| DN 300 | 6993 | 6660 |
