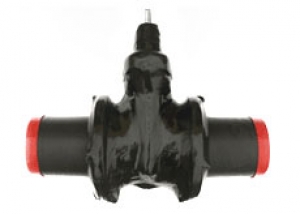

Задвижки газовые Duker с полиэтиленовыми сварными концами. Тип 4004.
Производитель: -
Газовые задвижки Duker, производства Германия, стальные, для подземного использования, с PUR изоляцией, с полиэтиленовыми сварными концами. Рабочее давление до 10 атм. Тип 4004. Поставляются в комплекте - ключ, ковер, телескопический шпиндель, подставка под ковер.
Задвижки газовые клиновые Duker 4004, PN10, запорного типа, в полиуретановой изоляции, идут с полиэтиленовыми сварными концами (ПЭ-100), с ручным приводом, и предназначены для подземного использования.
Задвижки газовые Duker 4004 используются для открытия или закрытия движения потока газа в трубе при вращении управляющего элемента - рукоятки.
Область применения задвижек: подземные трубопроводы для природного газа.
Технические характеристики
Рабочая среды: природный газ.
Диапазон температур рабочей среды: -20ºС ... +50ºС
Максимально допустимое давление: PN 10 кг/см2
Наружное покрытие: полеуретан - PUR
Срок службы: 50 лет
Гарантийный срок: 10 лет
Материалы основных частей задвижек для газа Duker 4004:
- корпус и крышка: EN-GJS-500-7
- клиновый затвор: EN-EPDM NBR/EN-GJS-500-7
- гайка шпинделя: СuZn36Pb2As
- глухая гайка: CuZn35Ni3Mn2AIPb
- зажим: CuZn35Ni3Mn2AIPb
- уплотнительная О прокладка: EPDM или NBR
- шпиндель: X20Cr13
- цилиндрический винт: А2
- распорное кольцо: X10CrNi18-8
- клей: герметик
- защитная крышка: EPDM
- защита края крышки: PVC
- переходник: PE-HD
- натяжное соединение: EN-GJS-500-7
- прокладка TYTON: EPDM
- цилиндрический клин: X20CrMoS17
- наружное покрытие: PUR - полиуретан
Эксплуатация задвижек для газа Duker 4004
Задвижке не нужден в регулярый уход и обслуживание. Достаточно 1 раз в год задействовать задвижку, открыв ее и закрыв.
Для нормальной работы задвижки вполне достаточно обычного усилия руки человека. Не повышайте силу воздействия, это может привести к плохим последствиям!
Габаритные и присоединительные размеры
| DN | ø D | Трубы 4/* SDR17 | Трубы 5/*SDR11 | L | L1 | h1 | a | Вес, кг. |
| 50 | 63 | 3,8 | 5,8 | 430 | 140 | 180 | 14 | 15 |
| 80 | 90 | 5,4 | 8,2 | 650 | 160 | 270 | 17 | 21 |
| 100 | 110 | 6,6 | 10 | 710 | 180 | 295 | 19 | 28,4 |
| 100 | 125 | 7,4 | 11,4 | 734 | 192 | 295 | 19 | 29,2 |
| 125 | 140 | 8 | 12,8 | 790 | 202 | 330 | 19 | 38 |
| 150 | 160 | 9,5 | 14,6 | 830 | 215 | 373 | 19 | 49 |
| 150 | 180 | 10,7 | 16,4 | 850 | 225 | 373 | 19 | 50 |
| 200 | 200 | 11,9 | 18,2 | 970 | 265 | 458 | 24 | 83 |
| 200 | 225 | 13,4 | 20,5 | 955 | 250 | 458 | 24 | 8 |
Требуемая сила воздействия крутящего момента для закрытия и открытия задвижки Duker, тип 3004
| Номинальный размер | Необходимых крутящий момент до герметизации | Максимальный момент приведения в действие. |
| DN | Nm | MOT |
| 50 | <35 | 50 |
| 80 | <35 | 80 |
| 100 | 35 | 100 |
| 125 | <45 | 125 |
| 150 | <45 | 150 |
| 200 | <60 | 200 |
Сертификат соответствия
Разрешение на применение
Оптовые и розничные цены на задвижки газовые Duker с полиэтиленовыми сварными концами, тип 4004 в нашем прайс-листе.
Цены в таблице указаны в EUR (с НДС). Курс ЦБ на день покупки.
| Наименование изделия | Цена / Количество | |
| 1 шт. | >2 шт. | |
| DN 25/32 | 632 | 602 |
| DN 32/40 | 632 | 602 |
| DN 50/63 | 880 | 838 |
| DN 80/90 | 1042 | 992 |
| DN 100/110 | 1148 | 1093 |
| DN 150/160 | 1824 | 1737 |
| DN 200/225 | 3198 | 3046 |
| DN 250/250 | 4286 | 4082 |
| DN 300/315 | 8391 | 7991 |
