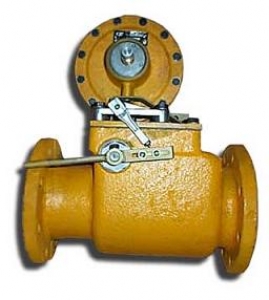

Клапаны предохранительные запорные КПЗ-50Н/КПЗ-50В/КПЗ-50С/КПЗ-100Н/КПЗ-100В/КПЗ-100С

Назначение: Предназначены для автоматического прекращения подачи неагрессивных углеводородных газов к потребителям при повышении и понижении контролируемого давления сверх заданных пределов. Изготавливаются с условным проходом Дy 50 и 100 мм низкого, среднего или высокого контролируемого давления. Регулируемая среда — природный газ по ГОСТ 5542-87. Соединение — фланцевое по ГОСТ 12820-80.

Устройство и принцип работы: Клапан имеет чугунный фланцевый корпус 1 (см. рисунок). Внутри корпуса находится седло, которое перекрывается клапаном 2 с резиновым уплотнителем. Клапан 2 закреплен на оси 3, которая размещена в корпусе 1. На оси 3 установлены пружины 4, 5, один конец которых упирается в корпус 1, другой — в клапан 2. На конце оси 3, выходящей наружу, жестко закреплен рычаг 6, который упирается в рычаг 16. На корпусе 1 закреплен механизм контроля 7, который имеет мембрану 8, шток 9 и жестко закрепленный на штоке 9 наконечник 15. Наконечник 15 входит в зацепление с упором 12 рычага 16 и не дает ему провернуться. Мембрана уравновешивается контролируемым давлением и пружинами 10, 11, усилия которых регулируются втулками 13, 14. Контролируемое давление подается в подмембранную полость механизма контроля 7, обусловливая положение наконечника 15 в среднем положении. При повышении или понижении давления в подмембранной полости сверх пределов настройки происходит перемещение наконечника 15, который освобождает связанные между собой рычаги 16, 6 и дает возможность оси 3 повернуться. Усилие от действия пружин 4, 5 передается клапану 2, и клапан 2 закрывает проход газа. Приведение клапана 2 в рабочее состояние после срабатывания производится вручную поворотом рычагов 6, 16 до фиксации их с наконечником 15, и клапан 2 удерживается в открытом положении.
