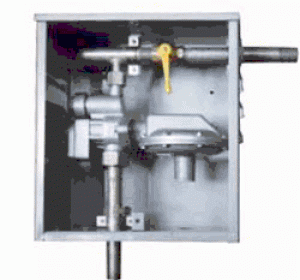

Газорегуляторые пункты коммунально-бытового назначения ГРПШ-10, ГРПШ-10МС
Производитель: -
Назначение:Для редуцирования высокого или среднего давления газа на низкое, автоматической стабилизации выходного давления на установленном уровне независимо от изменений входного давления и расхода, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений. Используется для бытового газоснабжения потребителей.
Преимущества:
- высокая безопасность газоснабжения за счет надежности ПЗК с повышеннымиметрологическими характеристиками;
- высокая пропускная способость;
- малые габаритные размеры;
- низкая цена.
Основные технические характеристики:
| Наименование параметра | ГРПШ-10 | ГРПШ-10 | |
| Регулируемая среда | природный газ по ГОСТ 5542-87 | ||
| Температура окружающей среды, оС | от -40 до +60 | ||
| Диапазон входных давлений, МПа | 0,05 ... 0,6 | ||
| Диапазон настройки выходных давлений, кПа | 1,5 ... 2,0 | ||
| Даление срабатывания ПЗК, кПа | при повышении Рвых | 3,5 ... 5,0 | 2,25 ... 2,75 |
| при понижении Рвых | 0,3 ... 1,0 | 0,3 ... 1,0 | |
| Давление срабатывания сбросного клапана, кПа | 2,8 ... 3,5 | 1,15 Рвых | |
| Пропускная способность, м3/ч | при Рвх= 0,05 МПа | 4 | 12 |
| при Рвх= 0,1 МПа | 8 | 16 | |
| при Рвх= 0,3 МПа | 11 | 40 | |
| при Рвх= 0,6 МПа | 15,5 | 80 | |
| Присоединительные размеры входного и выходного патрубков, мм | Ду=20 | ||
| Соединение | вход | G 3/4 - В | |
| Выход | сварное по ГОСТ 16037-80 | ||
| Габаритные размеры шкафа без выступающих трубопроводов, мм, не более | 440х186х512 | 445х186х515 | |
| Масса, кг | 13 | 15 | |
|
Комплектность изделий: Регулятор давления газа РДГК-10 Регулятор давления газа РДГК-10М Патрубок сбросной Клапан предохранительный сбросной КПС-Н Кран Ду 20 |
1 шт. - 1 шт. - 2 шт. |
- 1 шт. - 1 шт. 2 шт. |
|
| Срок службы, лет | 15 | ||
| Гарантийный срок, лет | 5 | ||
 |
|
||
| Габаритно установочная схема ГРПШ-10 |
 |
