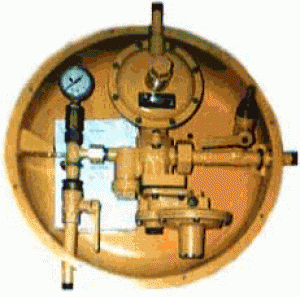

Газорегуляторный пункт шкафной ГPПШ-32K
Производитель: -
Назначение:для снижения среднего и высокого давления на низкое, и поддержания его на заданном уровне в системе газоснабжения жилых зданий и других объектов.
Комплектация:ГРПШ представляет собой металлический шкаф, в котором размещено технологическое оборудование: регулятор давления газа комбинированный РДНК-32. На входе газа установлен кран. Для контроля давления на входе предусмотрен клапан трехлинейный, к которому может присоединяться манометр, на выходной линии для контроля давления предусмотрен кран с ниппелем для присоединения мановакуумметра.
Основные технические характеристики:
| параметры | Значения для типа и исполнения | |||
| ГРПШ-32К/3 | ГРПШ-32К/6 | ГРПШ-32К/10 | ||
| Диаметр седла регулятора, мм | 3 | 6 | 10 | |
| Рабочее давление на входе, МПа, мах | 1,2 | 0,6 | 0,3 | |
| Присоединительные размеры | входного патрубка, Ду мм | 20 | ||
| Габаритные размеры, мм | 620x620x520 | |||
| Масса, кг не более | 22 | |||
| Диапазон настройки выходного давления, кПа | 2-25 | |||
| Пропускная способность, м3 /ч, не менее | ||||
| при Рвх= 0,05МПа | 4 | 9 | 23 | |
| при Рвх= 0,01МПа | 1.3 | 4 | 11 | |
| при Рвх= 0,1МПа | 7 | 25 | 45 | |
| при Рвх= 0,2МПа | 133 | 40 | 75 | |
| при Рвх= 0,3МПа | 17 | 55 | 100 | |
| при Рвх= 0,4МПа | 21 | 70 | - | |
| при Рвх= 0,5МПа | 24 | 90 | - | |
| при Рвх= 0,6МПа | 30 | 105 | - | |
| при Рвх= 0,7МПа | 3 | - | - | |
| при Рвх= 0,8МПа | 43 | - | - | |
| при Рвх= 0,9МПа | 47 | - | - | |
| при Рвх= 1,0МПа | 55 | - | - | |
| при Рвх= 1,2МПа | 64 | - | - | |
 |
|
|
|
|
| Габаритно установочная схема ГРПШ-6 |
 |
 |
