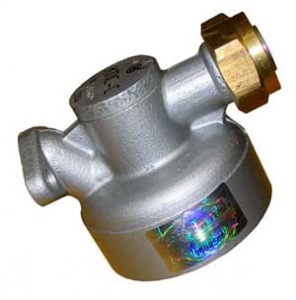

Клапаны предохранительные сбросные КПС
Производитель: -
Назначение: Для использования в газорегуляторных пунктах, имеющих в своём составе запорные клапана. Обеспечивают сброс газа в атмосферу с расходом не менее 0,5 м3/ч при повышении давления в сети сверх заданного значения более чем на 5%.
Изготавливаются в двух исполнениях:
— КПС-Н - для регуляторов типа РДНК;
— КПС-С - для регуляторов типа РДСК
Основные технические характеристики:
| Наименование параметра | КПС-Н | КПС-С |
| Рабочая среда | Природный газ по ГОСТ 5542-87 |
Природный газ по ГОСТ 5542-87 Сжиженный газ по ГОСТ 29472-90 |
| Максимальное рабочее давление на входе, кПа | 5,5 | 400 |
| Пределы настройки давления срабатывания Рср, кПа | 1,9 ... 5,5 | 10...400 |
| Расход через клапан, м3/ч, при перепаде давлений на нем ?Р: ?Р = 1,05Рср. | 0,5 | |
| Диапазон рабочих температур, oС | -40 ... +60 | |
| Диаметр условного прохода Ду, мм | 12 | |
| Габаритные размеры, мм, не более (длина, ширина, высота) | 95x81x128 | 90x70x80 |
| Присоединительные размеры*, мм | G 3/4-B, Фланцевое Дy=12 | |
| Масса, кг, не более | 0,5 | |
| Срок службы, лет | 1000 | |
| Гарантийный срок, мес. | 24 | |
 |
|
|
* Примечание: в комплект поставки входит переходной штуцер с M20x1,5 на G1/2-В.
| Габаритно-монтажный чертеж | |
 |
 |
| КПС-Н | КПС-C |
| Сертификат соответствия | Разрешение |
