Шкафная газорегуляторная установка УГРШ-50-2

Цена

По запросу -.

Производитель: -

Установка газорегуляторная шкафная УГРШ-50-2 с основной и резервной линиями редуцирования на базе регулятора давления газа прямоточного типа РДП-50 предназначена для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа. Климатическое исполнение соответствует У1 ГОСТ 15150 (от -40oС до +40oС).

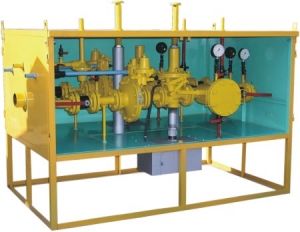

Газорегуляторная установка УГРШ-50-2

применяется в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов.

Установка выпускается в четырех исполнениях:
УГРШ-50Н-2-О - с низким выходным давлением, с обогревом;
УГРШ-50Н-2 - с низким выходным давлением, без обогрева;
УГРШ-50В-2-О - с высоким выходным давлением, с обогревом;
УГРШ-50В-2 - с высоким выходным давлением, без обогрева

Наименование параметра или размера	УГРШ-50Н-2-О	УГРШ-50Н-2	УГРШ-50В-2-О	УГРШ-50В-2
Регулируемая среда	природный газ ГОСТ 5542	природный газ ГОСТ 5542	природный газ ГОСТ 5542	природный газ ГОСТ 5542
Диапазон входных давлений, МПа	0,05 - 1,2	0,05 - 1,2	0,1 - 1,2	0,1 - 1,2
Диапазон выходных давлений, МПа	0,0005 - 0,06	0,0005 - 0,06	0,06 - 0,6	0,06 - 0,6
Пределы настройки контролируемого давления клапана ПЗК-50:
- нижний предел, МПа	0,0003 - 0,003	0,0003 - 0,003	0,003 - 0,03	0,003 - 0,03
- верхний предел, МПа	0,002 - 0,075	0,002 - 0,075	0,03 - 0,75	0,03 - 0,75
Диапазон настройки предохранительного сбросного клапана ПСК 25, МПа	0,0005 - 0,07	0,0005 - 0,07	0,06 - 0,7	0,06 - 0,7
Стабильность поддержания выходного давления, %, не более	±5	±5	±5	±5
Вид теплоносителя	продукты сгорания природного газа	-	продукты сгорания природного газа	-
Тепловая мощность горелки, кВт	1,85+0,185-0,09	-	1,85+0,185-0,09	-
Расход газа на горелку, м3/ч	от 0,16 до 0,25	-	от 0,16 до 0,25	-
Время включения горелки, с, не более	90	-	90	-
Время отключения горелки при отключении подачи газа, с, не более	90	-	90	-
Тип соединения с газопроводом	фланцевый ГОСТ 12820	фланцевый ГОСТ 12820	фланцевый ГОСТ 12820	фланцевый ГОСТ 12820
- вход, мм	80	80	80	80
- выход, мм	100	100	100	100
Габаритные размеры, не более:
- длина, мм	2160	2160	2160	2160
- ширина, мм	1250	1250	1250	1250
- высота, мм	1600	1390	1600	1390
Масса, кг, не более	600	600	600	600

УГРШ-50-2. Таблица пропускной способности (Q м3/ч):

Рвх., МПа	0,05	0,1	0,2	0,3	0,4	0,5	0,6	0,7	0,8	0,9	1,0	1,1	1,2
УГРШ-50Н-2	750	1050	1570	2100	2600	3100	3650	4200	4970	5200	5750	6250	6800
УГРШ-50В-2		1050	1570	2100	2600	3100	3650	4200	4970	5200	5750	6250	6800
