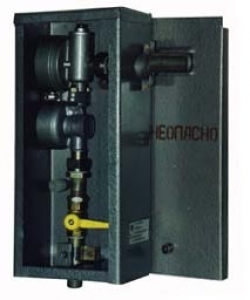

Газорегуляторые пункты бытового назначения ГРПШ-6
Производитель: -
Газорегуляторые пункты бытового назначения ГРПШ-6
Газорегуляторые пункты бытового назначения ГРПШ-6 применяется для редуцирования среднего и высокого давления газа на низкое. ГРПШ-6 способствует автоматическому поддержанию выходного давления на требуемом уровне независимо от изменений входного давления и расхода, остановка подачи газа при аварийном снижении выходного давления сверх допустимых заданных значений. При превышении расхода более допустимых предельных значений или отсутствии входного давления осуществляется автоматическое выключение регулятора.
Преимущества ГРПШ-6:
- стабильные метрологические показатели и высокая степень безопасности при эксплуатации;
- способность работать в широком диапазоне температур;
- большая пропускная способность при сравнительно небольших габаритах;
- гарантийный срок службы 5 лет.
Технические характеристики
| Наименование параметра |
Тип изделия
|
|
|
ГРПШ-6
|
||
| Регулируемая среда |
природный газ по ГОСТ 5542-87
|
|
| Температура окружающей среды, оС |
от -40 до +60
|
|
| Входное давление, МПа |
0,6
|
|
| Выходное давление, кПа |
1,6 ± 0,16
|
|
| Давление срабатывания сбросного клапана, кПа |
2,3
|
|
| Неравномерность регулирования, %, не более |
±10
|
|
| Пропускная способность в диапазоне изменения, м3/ч | Рвх = 0,05 МПа |
3
|
| Рвх = 0,6 Мпа |
10
|
|
| Давление срабатывания запорного клапана, кПа | при аварийном понижении выходного давления |
0,6±0,1
|
| при аварийном повышении выходного давления |
2,5±0,25
|
|
| Присоединительные размеры, мм | вход |
Ду=15
|
| выход |
Ду=20
|
|
| Соединение | вход |
G 1/2 - В
|
| выход |
сварное по ГОСТ 16037-80
|
|
| Габаритные размеры, мм |
168х103х364
|
|
| Масса, кг, не более |
4,5
|
|
| Срок службы, лет |
20
|
|
| Код ОКП |
4859222042
|
|
| Комплектность |
регулятор РДГБ, кран Ду 15
|
|
