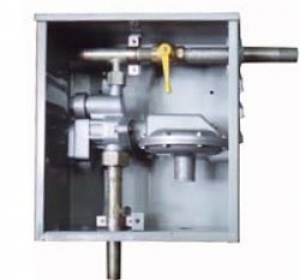

Газорегуляторный пункт шкафной ГРПШ-10 (10МС) — это металлический шкаф, с закрепленной в нем запорно-регулирующей аппаратурой. Газорегуляторые пункты коммунально-бытового назначения используются для р
Производитель: -
Газорегуляторный пункт шкафной ГРПШ-10 (10МС) — это металлический шкаф, с закрепленной в нем запорно-регулирующей аппаратурой. Газорегуляторые пункты коммунально-бытового назначения используются для редуцирования среднего и высокого давления природного газа на низкое и автоматического поддержания его с заданной точностью независимо от изменений входного давления и расхода, автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений. ГРПШ-10 (10МС) применяется для газоснабжения населенных пунктов и отдельно стоящих объектов.
Преимущества ГРПШ-10 (10МС):
- высокая пропускная способость;
- высокая степень безопасности газоснабжения за счет надежности ПЗК с повышенными метрологическими характеристиками;
- небольшие габаритные размеры.
Разрешение Госгортехнадзора России № РРС 5800013 от 18.12.2000г.
| Наименование параметра | Тип изделия | ||
| ГРПШ-10 | ГРПШ-10МС | ||
| Регулируемая среда | природный газ по ГОСТ 5542-78 | ||
| Температура окружающей среды, оС | от Ц40 до +60 | ||
| Максимальное входное давление, МПа | 0,6 | ||
| Выходное давление, кПа | 1,5Е2,0 | ||
| Неравномерность регулирования, %, не более | ±10 | ||
| Дление срабатывания ПЗК, кПа | при повышении выходного давления | 2,5±0,25 | |
| при понижении выходного давления | 0,6±0,1 | ||
| Давление срабатывания сбросного клапана, кПа | 2,1±0,1 | ||
| Пропускная способность, м3/ч | при Рвх= 0,05 МПа при Рвх= 0,1 МПа при Рвх= 0,6 МПа | 4 8 15 | 12 16 60 |
| Присоединительные размеры входного и выходного патрубков, мм | Ду=20 | ||
| Соединение | вход | G 3/4 - В | |
| выход | сварное по ГОСТ 16037-80 | ||
| Габаритные размеры шкафа без выступающих трубопроводов, мм, не более | 440х186х386 | ||
| Масса, кг | 10 | 12,5 | |
| Срок службы, лет | 15 | ||
| Гарантийный срок, лет | 5 | ||
| Комплектность | Регулятор РДГК-10 Кран Ду 20 Патрубок сбросной | Регулятор РДГК-10М КПС-Н Кран Ду 20 | |
| Код ОКП | 4859222043 | 4859222045 | |
