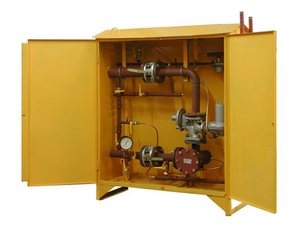

Газорегуляторные пункты шкафные ГРПШ-400, -400-01, -01У1, -07-1У1

Газорегуляторные пункты шкафные ГРПШ-400, -400-01, -01У1, -07-1У1
Цена
29900 руб.-. Купить

Производитель: -

Для редуцирования высокого или среднего давления газа на низкое, автоматического поддержания выходного давления на заданном уровне независимо от изменений входного давления и расхода, прекращения подачи газа при аварийных понижении или повышении выходного давления сверх допустимых заданных значений.

В состав пункта входят:
узел фильтра;
основная линия редуцирования давления газа;

В шкафных пунктах к выходной линии, на расстоянии не менее 5 ДУ от перехода, подключены предохранительный сбросной клапан и импульсный трубопровод.

Технические характеристики



Наименование параметра

ГРПШ-400-У1

-04-2У1

ГРПШ-400-01

-05-2У1

ГРПШ-01У1

-02-2У1

ГРПШ-07-1У1

-07-2У1

Регулятор давления газа

РДНК-400

РДНК-400М

РДНК-У

РДНК-1000

Регулируемая среда Природный газ ГОСТ 5542–87
Температура окружающего воздуха, °С:
ГРПШ, ПГБ −40… +60
ГРУ +1… +60
Максимальное входное давление, Рвх, МПа 0,6 0,6 1,2 0,6
Диапазон настройки давления газа на выходе, кПа 2… 5
Неравномерность регулирования, % ±10
Диапазон настройки давления срабатывания клапана предохранительного сбросного, кПа 1,9… 5,5
Диапазон настройки давления срабатывания отключающего устройства, кПа:
при понижении выходного давления (0,2… 0,5)*Рвых
при повышении выходного давления (1,2… 1,8)*Рвых
Пропускная способность* (для газа плотностью p = 0,72 кг/м³) в зависимости от входного давления, м³/ч, не менее:
0,05 МПа 36 44 44 56
0,1 МПа 64 80 80 104
0,2 МПа 100 144 140 224
0,3 МПа 136 240 200 360
0,4 МПа 160 320 264 480
0,5 МПа 200 400 328 560
0,6 МПа 240 480 400 720
0,9 МПа 600
1,2 МПа 800
Присоединительные размеры:
входного патрубка, мм Ду 50
выходного патрубка, мм Ду 65
импульса, мм Ду 20
Соединение входного патрубка, выходного патрубка, импульса Сварное по ГОСТ 16037–80
Средний срок службы, лет 15
