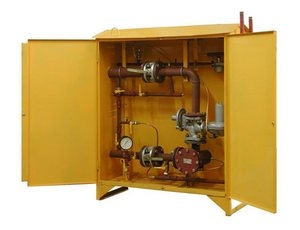

ГАЗОРЕГУЛЯТОРНЫЕ ПУНКТЫ ШКАФНЫЕ (ГРПШ)-03М-1У1, -03БМ-1У1

ГРПШ-03М-1У1-1
ГРУ-03М-1У3-1

ГРПШ-03М-2У1-1
ГРУ-03М-2У3-2

ГРПШ-03М-1У1-2
ГРУ-03М-1У3-2

ГРПШ-03М-2У1-2
ГРУ-03М-2У3-2

ГРПШ-03М-1У1-3
ГРУ-03М-1У3-3

ГРПШ-03М-2У1-3
ГРУ-03М-2У3-3

ГРПШ-03БМ-1У1
ГРУ-03БМ-1У3

ГРПШ-03БМ-2У1
ГРУ-03БМ-2У3

Регулятор давления газа

РДСК-50М-1

РДСК-50М-2

РДСК-50М-3

РДСК-50БМ

Регулируемая среда

Природный газ по ГОСТ 5542-87

Температура окружающего воздуха, С^о

ГРПШ

-40…+60

ГРУ

+1…+60

Диапазон входного давления газа Рвых, МПа

0,05…1,2

0,4…1,2

Диапазон настройки выходного давления, Рвых, МПа

0,010…0,016

0,016…0,040

0,040…0,100

0,270…0,300

Неравномерность регулирования, %

±10

Диапазон настройки срабатывания предохранительного сбросного клапана (КПС-С), МПа

точность срабатывания

0,01…0,4

±10

Диапазон настройки срабатывания автоматического отключающего устройства, МПа

при повышении Рвых

при понижении Рвых

(1,2…1,5) Рвых

(0,3…0,5) Рвых

Пропускная способность (для газа плотностью ρ=0,72 кг/м³) при максимальном входном давлении, нм³/ч

700

900

900

1100

Присоединительные размеры:

входного патрубка, мм

выходного патрубка, мм

импульса, мм

Ду 50

Ду 65

Ду 15

Соединение входного патрубка, выходного патрубка, импульса

Сварное по ГОСТ16037-80

Габаритные размеры шкафа без выступающих трубопроводов, мм (длина/ ширина/высота)

С одной линией
редуцирования

С двумя линиями
редуцирования

ГРПШ

1126/460/1290

1126/810/1290

ГРУ

1066/400/1225

1066/750/1225

Масса, кг, не более

100

140

Средний срок службы, лет

15
