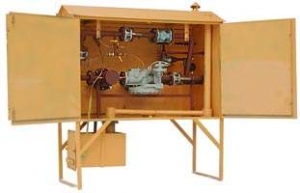

ГАЗОРЕГУЛЯТОРНЫЕ ПУНКТЫ ШКАФНЫЕ (ГРПШ) ГРПШ-13-1НУ1(-1), ГРУ-14-1НУ4
Производитель: -
Технические характеристики.
|
Наименование |
ГРПШ-13-1НУ1 ГРУ-14-1НУ4 ГРПШ-13-1НУ1-1 |
ГРПШ-13-2НУ1 ГРУ-14-2НУ4 ГРПШ-13-2НУ1-1 |
ГРПШ-13-1ВУ1 ГРУ-14-1ВУ4 ГРПШ-13-1ВУ1-1 |
ГРПШ-13-2ВУ1 ГРУ-14-2ВУ4 ГРПШ-13-2ВУ1-1 |
ГРПШ-13-2Н,ВУ1 ГРУ-14-2Н,ВУ4 ГРПШ-13-2Н,ВУ1-1 |
||
|
Регулируемая среда |
Природный газ ГОСТ 5542-87 |
||||||
|
Температура окружающего воздуха, Со |
ГРПШ |
-40…+60 |
|||||
|
ГРУ |
+1…+60 |
||||||
|
Давление газа на входе, Рвх, МПа |
до 1,2 |
||||||
|
Диапазон настройки давления газа на выходе, Рвых, МПа |
0,0015…0,06 |
0,06…0,6 |
0,0015…0,06 (линия 1) 0,06…0,6 (линия 2) |
||||
|
Пропускная способность (для газа плотностью ρ=0,72 кг/м3), м3/час не менее: при Рвх=1,2 МПа при Рвх=0,6 МПа |
6000 3000 |
6000 3000 |
6000 3000 |
6000 (для каждого вых.) 3000 (для каждого вых.) |
|||
|
Диапазон давления срабатывания механизма контроля, МПа: при понижении выходного давления; при повышении выходного давления |
0,15…0,5 Рвых. (но не менее 0,0009 МПа) 1,25…1,5 Рвых |
||||||
|
Давления срабатывания предохранительного сбросного клапана, МПа |
1,15 Рвых |
||||||
|
Тепловая мощность устройства газогорелочного при давлении газа 2 кПа и перепаде температур окружающего воздуха и внутри пункта 60оС, кВт, не более |
7 |
||||||
|
соединение |
Фланцевое по ГОСТ 12820-80 |
||||||
|
условный проход, Ду |
на входе |
50 |
100 |
50 |
100 |
100 |
|
|
на выходе |
65 |
50 |
65 |
50 |
50 |
||
|
импульса |
25 |
||||||
|
Масса, кг, не более |
350 |
450 |
|||||
1,2,3 – кран шаровой Ду50; 4 – задвижка 30 с 41 нж Ду50, Ру16; 5,6,7,8,11,12,13 – кран шаровой Ду15; 14,15,18,20 – кран шаровой Ду20; 21 – кран шаровой Ду25; 23 – фильтр ФГВ-50/6; 25 – регулятор РДГ-50, 27 – клапан предохранительный сбросной ПСК; 29 – манометр входного давления; 30 – манометр выходного давления; 31,33 – штуцер для подключения приспособления для настройки и контроля регулятора, КПЗ, ПСК (М14х1); 35 – приспособление для настройки и контроля, КПЗ, ПСК; 36 – регулятор РДГБ-6; 37 – автоматическое газогорелочное устройство АГУ-5ПШ; 38 – штуцер для подключения манометра входного давление (М14х1); 39 – штуцер для контроля срабатывания ПСК.
Габаритные размеры.
