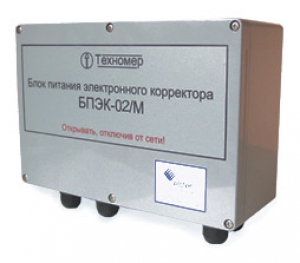

Блок питания БПЭК-02/М для электронного корректора ЕК260
Производитель: -
Назначение:
Блок питания электронного корректора БПЭК-02/М (в дальнейшем - блок питания) предназначен:
- для питания электронных корректоров объёма газа ЕК260 и других взрывозащищенных устройств с видом взрывозащиты «искробезопасная электрическая цепь» стабилизированным напряжением;
- ретрансляции импульсного информационного сигнала от взрывозащищенного устройства во взрывобезопасную зону;
- ретрансляции сигналов (линий) интерфейса RS485 (полный дуплекс) во взрывоопасную зону.
- преобразование сигналов интерфейса RS485 в RS232 для подключения модема, принтера или компьютера.
Область применения: системы сбора информации с комплексов учета газа СГ-ЭК. Блок питания предназначен для установки вне взрывоопасных зон.
Описание:
Питание блока питания осуществляется от сети переменного тока напряжением не ниже 110 В и не выше 240 В, частотой 50 Гц, номинальное напряжение питания – 220 В.
Выходное напряжение искробезопасной цепи питания - 8,6-9,0 В.
Искробезопасная цепь питания рассчитана на подключение взрывозащищенных устройств с током потребления до 50 мА.
Маркировка взрывозащиты - [Ex ib] IIB, СТВ № РОСС RU.ГБ04.Б01191.
Интерфейс:
- Блок питания обеспечивает трансляцию четырёхпроводного интерфейса RS485 во взрывоопасную зону.
- Блок питания может быть подключен к конечному устройству (модем, компьютер) во взрывобезопасной зоне как по интерфейсу RS485 (полный дуплекс 4
- х проводный), так и по интерфейсу RS232 (конвертация интерфейса).
Импульсные и статусные входы:
- Блок питания обеспечивает трансляцию статусного или импульсного выхода корректора ЕК260 во взрывобезопасную зону.
- Выходное напряжение статусного выхода во взрывобезопасной зоне – не более 30 В.
- Максимальный ток статусного выхода во взрывобезопасной зоне – 50 мА.
- Максимальная частота импульсного сигнала
- не более 500 Гц. Условия эксплуатации блока питания
- Диапазон рабочих температур от минус 20 до плюс 50 °С.
- Относительная влажность воздуха до 98 % при +35 °С и более низких температурах без конденсации влаги.
- Класс защиты: IP 54.
- Максимальная длинна соединительного кабеля между ЕК260 и БПЭК
- 02/М – 300 м.
- Максимальная длинна соединительного кабеля между БПЭК
- 02/М и коммуникационного оборудования 1200 м.
