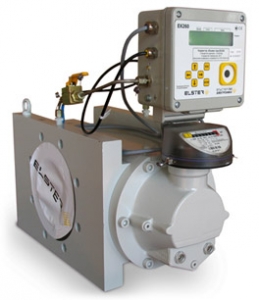

Комплекс для измерения количества (объема) газа СГ-ЭК-Р-400 на базе счетчика газа ротационного типа RVG-250
Производитель: ООО ЭЛЬСТЕР Газэлектроника
-
Диапазон рабочих расходов:
от 0,6 м3/ч до 650 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:160). -
Пределы допустимой относительной погрешности измерения объема газа, приведенного к стандартным условиям в диапазоне измерения параметров газа: температуры от минус 23 до плюс 600С и плотности от 0,668 до 1,0 кг/м3, с учетом погрешности измерения давления, температуры, вычисления коэффициента сжимаемости:
– диапазон расходов от 0,05 Qmax до Qmax; ± 1,5%;
– диапазон расходов от Qmin до 0,05 Qmax. ± 2,5%.
-
Диаметр условного прохода Ду,мм: Ду100
-
Максимальное рабочее давление: 1,6 МПа;
Рабочие диапазоны измерения абсолютного давления корректора выбираются из ряда (МПа): 0,08-7,0. -
Диапазон температур измеряемой среды комплекса: от -30 °С до +60 °С;
-
Диапазон температур окружающей среды комплекса: от -40 °С до +60 °С;
-
межповерочный интервал 5 лет.
-
Электропитание:
от двух литиевых элементов питания со сроком службы не менее 5 лет;
от внешнего источника питания. -
Установка во взрывоопасной зоне.
Выполняемые функции:
-
Вычисление приведенного к стандартным условиям объема газа;
-
Отображение на дисплее корректора информации о текущих значениях измеряемых и рассчитываемых параметров (объем, давление, температура и т.д), данных архивов и журналов – суточного потребления и максимальных расходов текущего и прошедшего месяца с указанием времени и даты и т.д.;
-
Возможность интеграции в систему с дистанционной передачей данных с помощью интерфейса постоянного подключения RS232 (RS485) или оптического интерфейса
-
Дистанционная передача данных архива и технологических данных с помощью программного обеспечения СОДЭК;
-
Периодический вывод данных на принтер, оснащенный последовательным портом;
-
Представление отчетов о нештатных ситуациях, авариях, несанкционированных вмешательствах;
-
Архивирование основных измеряемых и вычисляемых параметров;
-
Почасовая запись данных в архив за 9 месяцев;
-
Ввод и изменение исходных условий и данных (процедура настройки);
-
При использовании модуля функционального расширения МР260 возможно постоянное подключение различных по типу устройств (принтер, модем, ПК и пр.) для передачи или вывода на печать интервального архива (принтер), дистанционного управления корректором (модем, ПК).
