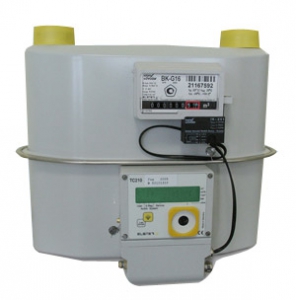

Измерительный комплекс (узел учета) газа ВК G16 + TC215 (СГ-ТК-Д-25) Ду32 Ду40 К

Измерительный комплекс (узел учета) газа ВК G16 + TC215 (СГ-ТК-Д-25) Ду32 Ду40 К
Цена
31600 руб.-. Купить

Производитель: ООО ЭЛЬСТЕР Газэлектроника

Наименование изделия Меж.расст. Расход,, м3/ч Интервал. рабочих
температур, t 0С
ВК G16 + TC215 (СГ-ТК-Д-25) Ду32 Ду40
Монтаж корректора и датчика температуры на корпус счетчика газа
280 0,16/16/25 -30…+60



Назначение: Измерительные комплексы типа СГ-ТК-Д-2,5…6 предназначены для учета рабочего и приведенного к стандартным условиям объема природного газа и других неагрессивных и очищенных одно- многокомпонентных газов.

Состав: Комплекс СГ-ТК состоит из корректора объема газа и счетчика газа. Измерительные комплексы СГ-ТК-Д-2,5…6 исполнены с корректором объема газа ТС215, со счетчиками газа диафрагменным BK (ВК) G1,6; G2,5; G4 соответсвено.

Принцип действия: Принцип действия комплекса СГ-ТК основан на одновременном измерении объема газа (при рабочих условиях), прошедшего через счетчик и температуры газа с последующим вычислением, обработкой и архивированием приведенного к стандартным условиям объема газа с учетом условно-постоянных (подстановочных) значений давления и коэффициента сжимаемости газа с помощью корректора объема газа ТС215.

Выполняемые функции:

  • Программирование и считывание информации с корректора с помощью оптического порта, установленного на передней панели прибора.
  • Отображение на дисплее текущих измеряемых и рассчитываемых параметров, данных архива.
  • Формирование архива объемом более 500 записей с интервалом час, день или месяц по рабочему и стандартному объему газа, подстановочному давлению, температуре газа, коэффициенту коррекции. Запись значений в архив происходит по истечении измерительного периода, а также в случае возникновения аварийной ситуации (превышение предельных значений измеряемых параметров) или в случае проведения изменений в настройках корректора.
  • Программирование 2-х цифровых выходов для передачи значений объемов газа в виде импульсов, и/или передачи сообщений об ошибках.
  • Сигнализация о нештатных ситуациях (несанкционированное вмешательство, нарушение границ измеряемых параметров и т.п.).
  • Интерфейс дистанционного доступа - RS232.
  • Дистанционная передача данных архива и технологических данных с помощью программного обеспечения СОДЭК.
  • Возможность подключения модема.

Технические характеристики

Диапазон рабочих расходов: для модификаций СГ-ТК-Д: от 0,016 м3/ч до 160 м3/ч (диапазон рабочих расходов Qmin/Qmax до 1:160).

Погрешность измерения в зависимости от исполнения комплекса, исполнение СГ-ТК-Д (на базе счетчика ВК):
– диапазон расходов от 0,1 Qnom до Qmax; ±1,7%;
– диапазон расходов от Qmin до 0,1 Qnom ± 3,2%.

Подстановочное значение рабочего давления (избыточное) в зависимости от исполнения комплекса:
для исполнения СГ-ТК2-Д (со счётчиком газа типа ВК): до 0,05 МПа;

Диапазон температур окружающей среды комплекса СГ-ТК: от -30 0С до +60 0С.

Межповерочный интервал 5 лет.

Взрывозащищённость:
Комплекс СГ-ТК (на базе корректора объема газа ТС215) предназначен для установки вне взрывоопасной зоны.

Интерфейс
Комплексы имеют оптический интерфейс локального доступа.
Комплекс СГ-ТК (на базе корректора объема газа ТС215) дополнительно имеет интерфейс дистанционного доступа RS232 и возможность подключения внешнего источника питания постоянного тока +5…9В, что позволяет использовать его в автоматизированной системе коммерческого учета газа (АСКУГ).

Сертификат
Сертификат соответствия
Разрешение
