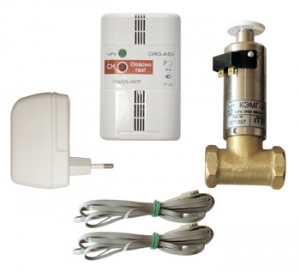

игнализатор загазованности на метан (пропан, бутан) СИКЗ-15 с клапаном КЭМГ-15
Производитель: ФГУП "Алмаз" НПЦ "Газотрон С"
Технические характеристики газосигнализаторов СИКЗ-15
| Порог срабатывания сигнализатора, % НКПР | |
| для сигнализатора с одним порогом | 10 (20) |
| для сигнализатора с двумя порогами: | |
| I порог | 10 |
| II порог | 20 |
| Пределы допускаемой абсолютной погрешности, % НКПР | ±5 |
| Время срабатывания сигнализатора, с, не более | 15 |
| Время прогрева, мин, не более | 3 |
| Уровень звукового давления по оси звукоизлучателя на расстоянии 1м при общем уровне шума не более 50дБ, дБ, не менее | 70 |
| Напряжение питания переменным током частотой 50Гц, В | 220±22 |
| Потребляемая мощность, ВА, не более | 5,5 |
| Класс зашиты от поражения электрическим током по ГОСТ Р МЭК 536-94 | II |
| Степень защиты по ГОСТ 14254-96 | IP 30 |
| Масса сигнализатора, кг, не более | 0,6 |
| Габаритные размеры (ВхДхШ), мм, не более: | |
| блок датчика | 35х95х60 |
| блок питания | 94х120х60 |
Применение сигнализаторов газа СИКЗ: автоматический непрерывный контроль содержания сжижженого или природного газа (метан, пропан, бутановые смеси) в помещениях. Используется в котельных, топочных, жилых помещениях с газовым оборудованием
- Надежная микроконтроллерная схема;
- Простая установка и монтаж газосигнализатора;
- Объединение в единую систему с сигнализатором оксида углерода БУГ для одновременного контроля содержания СН4 (CH4) и СО (CO);
- Разъемные соединения кабелей;
- Дублирующее сигнальное устройство;
- Автоматическая защита от короткого замыкания;
- Открытое или закрытое положение клапана при отключении электроэнергии.
Расширен спектр применяемых клапанов
- Условный проход Ду 15-50 мм.;
- Нормально открытый и закрытый клапан;
- Импульсное и потенциальное напряжение питания.
Сигнализатор газа СИКЗ предназначен для контроля содержания газа в помещении и выдачи звуковой и световой сигнализации о превышении установленных значений концентраций метана, пропана, бутана (природного газа) в воздухе и управления исполнительными устройствами. Место установки сигнализатора - невзрывоопасные зоны производственных, административных и жилых помещений и помещения котельных различной мощности.
В базовой модификации газосигнализатор состоит из блока датчика и блока питания, соединенных кабелем. Сигнализатор загазованности СИКЗ может работать как самостоятельно, так и совместно с внешними устройствами. В качестве внешнего исполнительного устройства могут быть использованы клапаны электромагнитные газовые (КЭМГ, КЭФ, КЗМЭМ), вентилятор, диспетчерский пульт и др. Все модификации газосигнализатора СИКЗ могут комплектоваться устройством сигнальным дублирующим.
Технические характеристики газосигнализаторов СИКЗ-15
| Порог срабатывания сигнализатора, % НКПР | |
| для сигнализатора с одним порогом | 10 (20) |
| для сигнализатора с двумя порогами: | |
| I порог | 10 |
| II порог | 20 |
| Пределы допускаемой абсолютной погрешности, % НКПР | ±5 |
| Время срабатывания сигнализатора, с, не более | 15 |
| Время прогрева, мин, не более | 3 |
| Уровень звукового давления по оси звукоизлучателя на расстоянии 1м при общем уровне шума не более 50дБ, дБ, не менее | 70 |
| Напряжение питания переменным током частотой 50Гц, В | 220±22 |
| Потребляемая мощность, ВА, не более | 5,5 |
| Класс зашиты от поражения электрическим током по ГОСТ Р МЭК 536-94 | II |
| Степень защиты по ГОСТ 14254-96 | IP 30 |
| Масса сигнализатора, кг, не более | 0,6 |
| Габаритные размеры (ВхДхШ), мм, не более: | |
| блок датчика | 35х95х60 |
| блок питания | 94х120х60 |
Модификации сигнализаторов загазованности СИКЗ
| Обозначение исполнения сигнализатора | Контролируемая среда | Количество порогов срабатывания | Напряжение сигнала, выдаваемое на внешние исполнительные устройства | Положение клапана при отключении электроэнергии | Рекомендуемый тип клапана | |
| Дежурный режим | Аварийный режим | |||||
| СИКЗ-I | природный | 1 | - | - | - | без клапана |
| СИКЗ-С-I | природный, сжиженный | |||||
| СИКЗ-II | природный | 2 | ||||
| СИКЗ-ВЦ-I | природный | 1 | <0,5 В | =(9+-1) В | закрытое | клапан КЭФ |
| СИКЗ-С-ВЦ-I | природный, сжиженный | |||||
| СИКЗ-ВЦ-II | природный | 2 | ||||
| СИКЗ-И-I | природный | 1 | <1 В | 25-40 В (импульс) | закрытое | клапаны КЕГ КПЯ BELT |
| СИКЗ-С-И-I | природный, сжиженный | |||||
| СИКЗ-И-О-I | природный | открытое | ||||
| СИКЗ-С-И-О-I | природный, сжиженный | |||||
| СИКЗ-И-II | природный | 2 | закрытое | |||
| СИКЗ-И-О-II | природный, сжиженный | открытое | ||||
| СИКЗ-П-I | природный | 1 | =(12+-1,2) В | <0,5 В | закрытое | клапан КЗМЭМ |
| СИКЗ-С-П-I | природный, сжиженный | |||||
| СИКЗ-П-II | природный | 2 | ||||
Рекомендации по размещению газосигнализаторов СИКЗ
Для подключения сигнализатора газа оборудовать индивидуальную розетку 220 вольт. Блок датчика сигнализатора расположить в месте наиболее вероятного скопления газа на стене, в вертикальном положении, на расстоянии не менее 1 м от края газового прибора и на расстоянии 10-20 см от потолка для контроля природного газа (метана) или на расстоянии 10-20 см от пола для контроля сжижженных газов.
