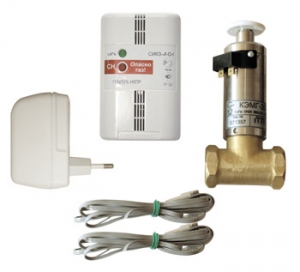

Сигнализатор загазованности на метан (пропан, бутан) СИКЗ-20 с клапаном КЭМГ-20

Сигнализатор загазованности на метан (пропан, бутан) СИКЗ-20 с клапаном КЭМГ-20
Цена
4150 руб.-. Купить

Производитель: ФГУП "Алмаз" НПЦ "Газотрон С"







Технические характеристики газосигнализаторов СИКЗ-20 с клапаном КЭМГ-20



Порог срабатывания сигнализатора, % НКПР
для сигнализатора с одним порогом 10 (20)
для сигнализатора с двумя порогами:
I порог 10
II порог 20
Пределы допускаемой абсолютной погрешности, % НКПР ±5
Время срабатывания сигнализатора, с, не более 15
Время прогрева, мин, не более 3
Уровень звукового давления по оси звукоизлучателя на расстоянии 1м  при общем уровне шума не более 50дБ, дБ, не менее 70
Напряжение питания переменным током частотой 50Гц, В 220±22
Потребляемая мощность, ВА, не более 5,5
Класс зашиты от поражения электрическим током по ГОСТ Р МЭК 536-94 II
Степень защиты по ГОСТ 14254-96 IP 30
Масса сигнализатора, кг, не более 0,6
Габаритные размеры (ВхДхШ), мм, не более:
блок датчика 35х95х60
блок питания 94х120х60




Применение сигнализаторов газа СИКЗ: автоматический непрерывный контроль содержания сжижженого или природного газа (метан, пропан, бутановые смеси) в помещениях. Используется в котельных, топочных, жилых помещениях с газовым оборудованием

  • Надежная микроконтроллерная схема;
  • Простая установка и монтаж газосигнализатора;
  • Объединение в единую систему с сигнализатором оксида углерода БУГ для одновременного контроля содержания СН4 (CH4) и СО (CO);
  • Разъемные соединения кабелей;
  • Дублирующее сигнальное устройство;
  • Автоматическая защита от короткого замыкания;
  • Открытое или закрытое положение клапана при отключении электроэнергии.

Расширен спектр применяемых клапанов

  • Условный проход Ду 15-50 мм.;
  • Нормально открытый и закрытый клапан;
  • Импульсное и потенциальное напряжение питания.

Сигнализатор газа СИКЗ предназначен для контроля содержания газа в помещении и выдачи звуковой и световой сигнализации о превышении установленных значений концентраций метана, пропана, бутана (природного газа) в воздухе и управления исполнительными устройствами. Место установки сигнализатора газа - невзрывоопасные зоны производственных, административных и жилых помещений и помещения котельных различной мощности.

В базовой модификации газосигнализатор СИКЗ состоит из блока датчика и блока питания, соединенных кабелем. Сигнализатор загазованности СИКЗ может работать как самостоятельно, так и совместно с внешними устройствами. В качестве внешнего исполнительного устройства могут быть использованы клапаны электромагнитные газовые (КЭМГ, КЭФ, КЗМЭМ), вентилятор, диспетчерский пульт и др. Все модификации сигнализатора загазованности СИКЗ могут комплектоваться устройством сигнальным дублирующим.

Технические характеристики газосигнализаторов СИКЗ-20 с клапаном КЭМГ-20



Порог срабатывания сигнализатора, % НКПР
для сигнализатора с одним порогом 10 (20)
для сигнализатора с двумя порогами:
I порог 10
II порог 20
Пределы допускаемой абсолютной погрешности, % НКПР ±5
Время срабатывания сигнализатора, с, не более 15
Время прогрева, мин, не более 3
Уровень звукового давления по оси звукоизлучателя на расстоянии 1м  при общем уровне шума не более 50дБ, дБ, не менее 70
Напряжение питания переменным током частотой 50Гц, В 220±22
Потребляемая мощность, ВА, не более 5,5
Класс зашиты от поражения электрическим током по ГОСТ Р МЭК 536-94 II
Степень защиты по ГОСТ 14254-96 IP 30
Масса сигнализатора, кг, не более 0,6
Габаритные размеры (ВхДхШ), мм, не более:
блок датчика 35х95х60
блок питания 94х120х60



Модификации сигнализаторов загазованности СИКЗ



Обозначение исполнения сигнализатора Контролируемая среда Количество порогов срабатывания Напряжение сигнала, выдаваемое на внешние исполнительные устройства Положение клапана при отключении электроэнергии Рекомендуемый тип клапана
Дежурный режим Аварийный режим
СИКЗ-I природный 1 - - - без клапана
СИКЗ-С-I природный, сжиженный
СИКЗ-II природный 2
СИКЗ-ВЦ-I природный 1 <0,5 В =(9+-1) В закрытое клапан КЭФ
СИКЗ-С-ВЦ-I природный, сжиженный
СИКЗ-ВЦ-II природный 2
СИКЗ-И-I природный 1 <1 В 25-40 В (импульс) закрытое клапаны КЕГ КПЯ BELT
СИКЗ-С-И-I природный, сжиженный
СИКЗ-И-О-I природный открытое
СИКЗ-С-И-О-I природный, сжиженный
СИКЗ-И-II природный 2 закрытое
СИКЗ-И-О-II природный, сжиженный открытое
СИКЗ-П-I природный 1 =(12+-1,2) В <0,5 В закрытое клапан КЗМЭМ
СИКЗ-С-П-I природный, сжиженный
СИКЗ-П-II природный 2



Схема расположения газосигнализаторов (сигнализаторов газа) на природный газ метан, а также пропан и бутан

Рекомендации по размещению газосигнализатора

Для подключения газосигнализатора оборудовать индивидуальную розетку 220 вольт. Блок датчика сигнализатора газа расположить в месте наиболее вероятного скопления газа на стене, в вертикальном положении, на расстоянии не менее 1 м от края газового прибора и на расстоянии 10-20 см от потолка для контроля природного газа (метана) или на расстоянии 10-20 см от пола для контроля сжижженных газов.

Сертификат
Сертификат соответствия
Разрешение
