Сигнализатор загазованности (газосигнализатор) СИКЗ без клапана

Сигнализатор загазованности (газосигнализатор) СИКЗ без клапана
Цена
2860 руб.-. Купить

Производитель: ФГУП "Алмаз" НПЦ "Газотрон С"





Порог срабатывания сигнализатора, % НКПР
для сигнализатора с одним порогом 10 (20)
для сигнализатора с двумя порогами:
I порог 10
II порог 20
Пределы допускаемой абсолютной погрешности, % НКПР ±5
Время срабатывания сигнализатора, с, не более 15
Время прогрева, мин, не более 3
Уровень звукового давления по оси звукоизлучателя на расстоянии 1м  при общем уровне шума не более 50дБ, дБ, не менее 70
Напряжение питания переменным током частотой 50Гц, В 220±22
Потребляемая мощность, ВА, не более 5,5
Класс зашиты от поражения электрическим током по ГОСТ Р МЭК 536-94 II
Степень защиты по ГОСТ 14254-96 IP 30
Масса сигнализатора, кг, не более 0,6
Габаритные размеры (ВхДхШ), мм, не более:
блок датчика 35х95х60
блок питания 94х120х60


Применение сигнализаторов газа СИКЗ: автоматический непрерывный контроль содержания сжижженого или природного газа (метан, пропан, бутановые смеси) в помещениях. Используется в котельных, топочных, жилых помещениях с газовым оборудованием

  • Надежная микроконтроллерная схема;
  • Простая установка и монтаж газосигнализатора;
  • Объединение в единую систему с сигнализатором оксида углерода БУГ для одновременного контроля содержания СН4 (CH4) и СО (CO);
  • Разъемные соединения кабелей;
  • Дублирующее сигнальное устройство;
  • Автоматическая защита от короткого замыкания;
  • Открытое или закрытое положение клапана при отключении электроэнергии.

Расширен спектр применяемых клапанов

  • Условный проход Ду 15-50 мм.;
  • Нормально открытый и закрытый клапан;
  • Импульсное и потенциальное напряжение питания.

Газосигнализатор СИКЗ предназначен для выдачи звуковой и световой сигнализации о превышении установленных значений концентраций природного газа метана, а также пропана или бутуна в воздухе и управления исполнительными устройствами. Место установки сигнализатора газа - невзрывоопасные зоны производственных, административных и жилых помещений и помещения котельных различной мощности.

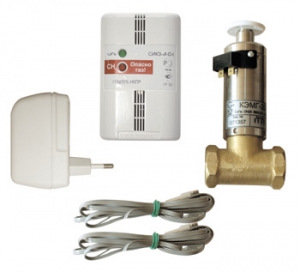

В базовой модификации сигнализатор газа СИКЗ состоит из блока датчика и блока питания, соединенных кабелем. Газосигнализатор СИКЗ может работать как самостоятельно, так и совместно с внешними устройствами. В качестве внешнего исполнительного устройства могут быть использованы клапаны электромагнитные газовые (КЭМГ, КЭФ, КЗМЭМ), вентилятор, диспетчерский пульт и др. Все модификации сигнализатора загазованности СИКЗ могут комплектоваться устройством сигнальным дублирующим.

Технические характеристики газосигнализаторов СИКЗ



Порог срабатывания сигнализатора, % НКПР
для сигнализатора с одним порогом 10 (20)
для сигнализатора с двумя порогами:
I порог 10
II порог 20
Пределы допускаемой абсолютной погрешности, % НКПР ±5
Время срабатывания сигнализатора, с, не более 15
Время прогрева, мин, не более 3
Уровень звукового давления по оси звукоизлучателя на расстоянии 1м  при общем уровне шума не более 50дБ, дБ, не менее 70
Напряжение питания переменным током частотой 50Гц, В 220±22
Потребляемая мощность, ВА, не более 5,5
Класс зашиты от поражения электрическим током по ГОСТ Р МЭК 536-94 II
Степень защиты по ГОСТ 14254-96 IP 30
Масса сигнализатора, кг, не более 0,6
Габаритные размеры (ВхДхШ), мм, не более:
блок датчика 35х95х60
блок питания 94х120х60



Модификации сигнализаторов загазованности на сжиженный и природный газ (метан, пропан, бутан) СИКЗ



Обозначение исполнения сигнализатора Контролируемая среда Количество порогов срабатывания Напряжение сигнала, выдаваемое на внешние исполнительные устройства Положение клапана при отключении электроэнергии Рекомендуемый тип клапана
Дежурный режим Аварийный режим
СИКЗ-I природный 1 - - - без клапана
СИКЗ-С-I природный, сжиженный
СИКЗ-II природный 2
СИКЗ-ВЦ-I природный 1 <0,5 В =(9+-1) В закрытое клапан КЭФ
СИКЗ-С-ВЦ-I природный, сжиженный
СИКЗ-ВЦ-II природный 2
СИКЗ-И-I природный 1 <1 В 25-40 В (импульс) закрытое клапаны КЕГ КПЯ BELT
СИКЗ-С-И-I природный, сжиженный
СИКЗ-И-О-I природный открытое
СИКЗ-С-И-О-I природный, сжиженный
СИКЗ-И-II природный 2 закрытое
СИКЗ-И-О-II природный, сжиженный открытое
СИКЗ-П-I природный 1 =(12+-1,2) В <0,5 В закрытое клапан КЗМЭМ
СИКЗ-С-П-I природный, сжиженный
СИКЗ-П-II природный 2

Для подключения газосигнализатора оборудовать индивидуальную розетку 220 вольт. Блок датчика сигнализатора газа расположить в месте наиболее вероятного скопления газа на стене, в вертикальном положении, на расстоянии не менее 1 м от края газового прибора и на расстоянии 10-20 см от потолка для контроля природного газа (метана) или на расстоянии 10-20 см от пола для контроля сжижженных газов.

Схема расположения газосигнализаторов (сигнализаторов газа) на природный газ метан, а также пропан и бутан
