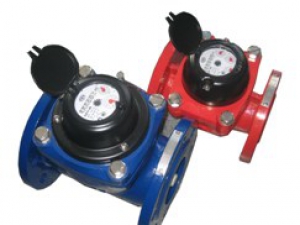

Счетчики горячей воды турбинные ВДТГ-80
Производитель: г.Сергиев Посад
Технические характеристики
Параметры | Ду-80 | ||
Номинальный расход, М3/Ч | 90 | ||
Максимальный расход, М3/Ч | 150 | ||
Присоединение | Фланец | ||
Монтажная длина | 230 | ||
Межповерочный интервал, Лет. | 4 | ||
Температура измеряемой среды | +5...+90 |
Счетчики холодной и горячей воды крыльчатые типа ВДХ и ВДГ с диаметром условного прохода 15, 20, 25, 32 и 40 мм и турбинные типа ВДТХ, ВДТГ с диаметром условного прохода 50, 65, 80, 100, 125, 150, 200 и 250 мм (в дальнейшем - счетчики) предназначены для измерения объема сетевой воды по СНиП 2.04.07-86 и питьевой воды по ГОСТ 2874, протекающей в подающих или обратных трубопроводах закрытых и открытых систем теплоснабжения, системах холодного и горячего водоснабжения в диапазонах температур от 5 до 40/90°С под давлением не более 1,6МПа (16кгс/см2).
Счетчики соответствуют требованиям ГОСТ 6019, ГОСТ 14167, ГОСТ Р 50193 и ГОСТ Р 50601, а также международного стандарта ISO 4064. Счетчики имеют герметичный сухоходный счетный механизм с роликовым и стрелочным индикаторами, показывают измеренный объем воды в м3 и его долях (0,1м3; 0,01м3; 0,001м3 и 0,0001м3). При горизонтальном монтаже счетчики работают в диапазоне расходов класса «В», при вертикальном – класса «А».
По устойчивости к воздействию температуры и влажности окружающего воздуха счетчики соответствуют климатическому исполнению УХЛ и категории размещения 3 по ГОСТ 15150, но для работы при температуре окружающей среды от 5 до 60°С.
Межповерочный интервал для счетчиков:
ВДХ, ВДТХ: 6 лет
ВДГ, ВДТГ: 4 года
